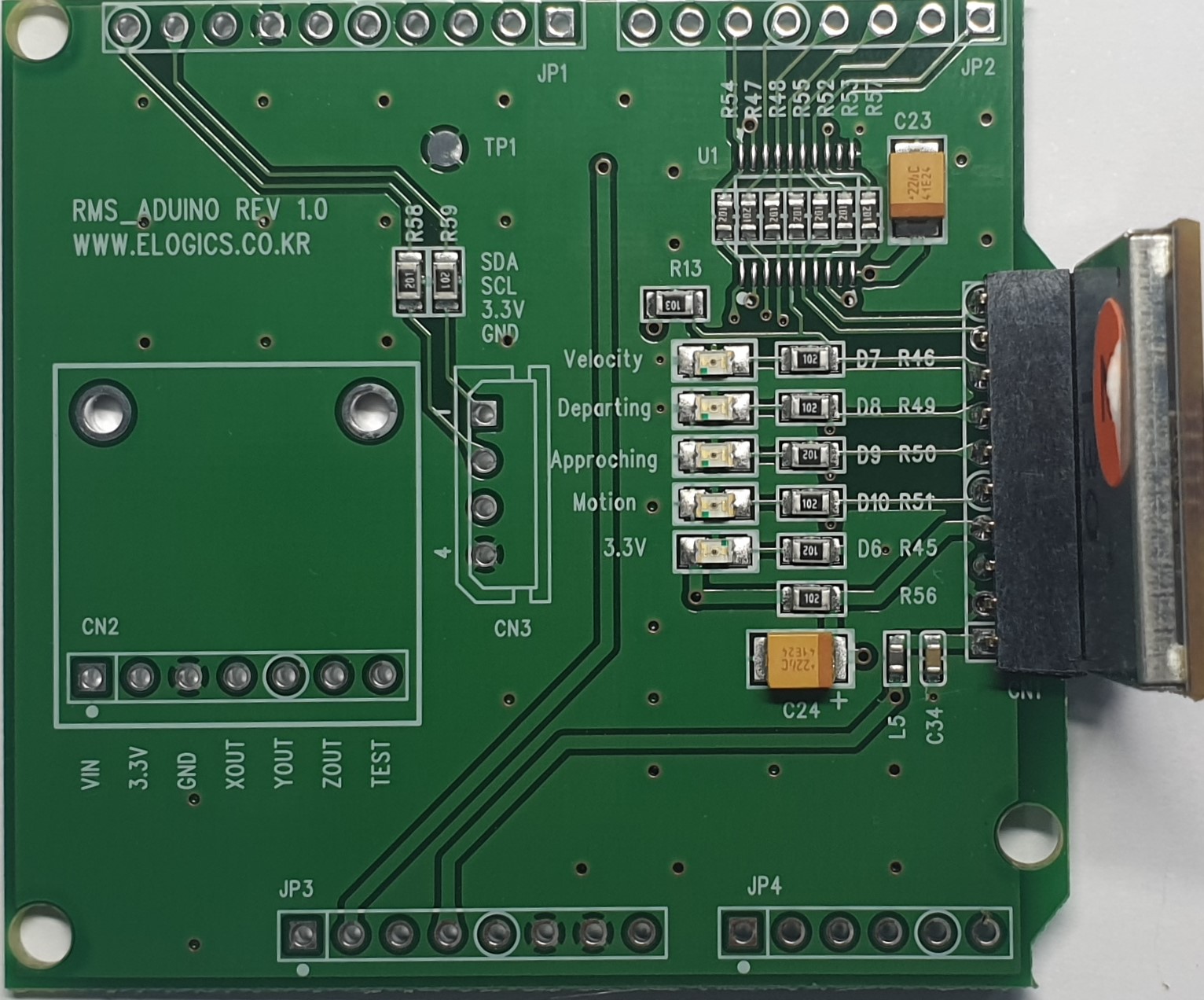

나. 아두이노 개발용 사진

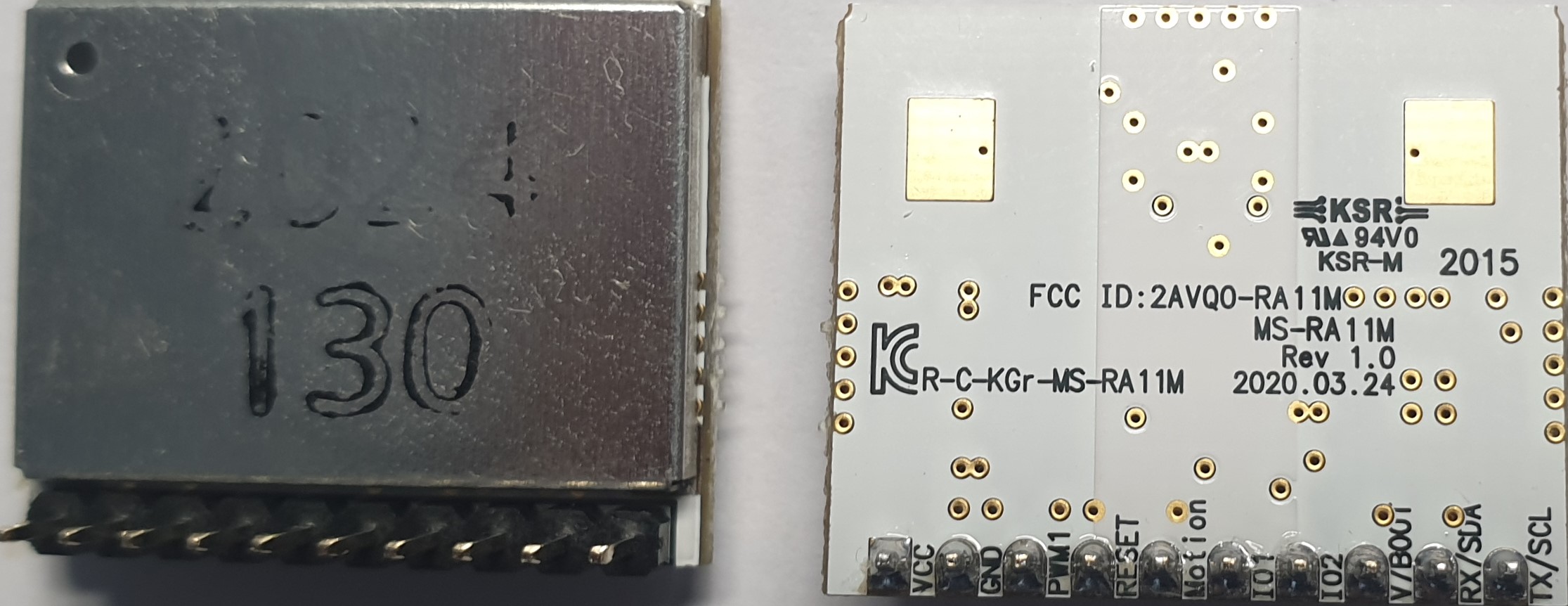

다. 레이더 센서 모듈 앞면/후면 사진

* 레이더 센서 소 개

MS-RA1xM 레이더 모듈 시리즈(MS-RA11M/RA12M/RA14M)는 24GHz 대역의 ISM 밴드에서 동작하는 도플러(Doppler) 방식의 모션 감지용 레이더 센서입니다. MS-RA1xM EVB(Evaluation Board)는 MS-RA1xM 시리즈 레이더 모듈의 성능을 평가하고 응용 제품 및 소프트웨어 개발을 지원하기 위한 평가 보드입니다. 사용자는 EVB 와 같이 제공되는 PC software (GUI Program)를 이용하여 모션 감지 시 발생하는 레이더 신호의 특성을 이해하고 관찰할 수 있으며, 목표 물체의 감지 범위 및 특성을 평가하고 조절이 가능합니다.

* 레이더 센서 특 징

Ø      Evaluation board set configured for MS-RA1xM radar module

Ø      Components: EVB (Evaluation Board), MS-RA1xM radar module, PC software

Ø      Simple development using EVB and GUI program

Ø      All functions in the GUI Program can be implemented in module with the same functionality and  performance.

Ø      Built-in 32bit digital signal processing

ü      Step 4 digital amp

ü      50 detection threshold control

ü      Detection of an object speed using 256 FFT (KM/H)

ü      Min/Max Velocity detection

Ø      Motion detection LED, Velocity detection LED

Ø      Support for I/O signal interface

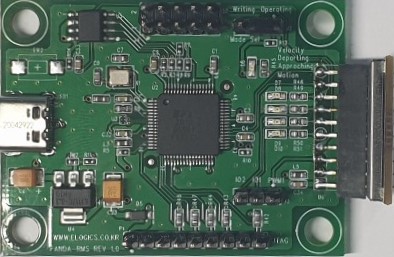

* PCB용 개발 EVM 보드 특징

•  USB 3.0 콘넥터
•  FT2232 DUAL USB TTL UART - USB SERIAL 변환기 가능
•  라이더 센서 장착용 콘넥터
•  라이더 센서 상태 모션, 속도 표시 하기 윈한 LED
•  센서 리셋 스위치
•

* 아우이노 개발용 보드 특징

• 아두이노 보드 젠더 보드
• 라이더 상태 LED
• 가속센서 콘넥터
• 0.96 OLED 장착 콘넥터
•

* 판매 형태

   PC 용 EVM 보드, 아두이노 장착 보드, 라이더 센서 모듈

 * 개별 판매 / 라이더 센서 모듈 별도 문의

* 사용 설명서 자료시 참조

http://www.elogics.co.kr/bbs/board.php?bo_table=manual01&wr_id=59

* 판매가격은 VAT 포함 가격임

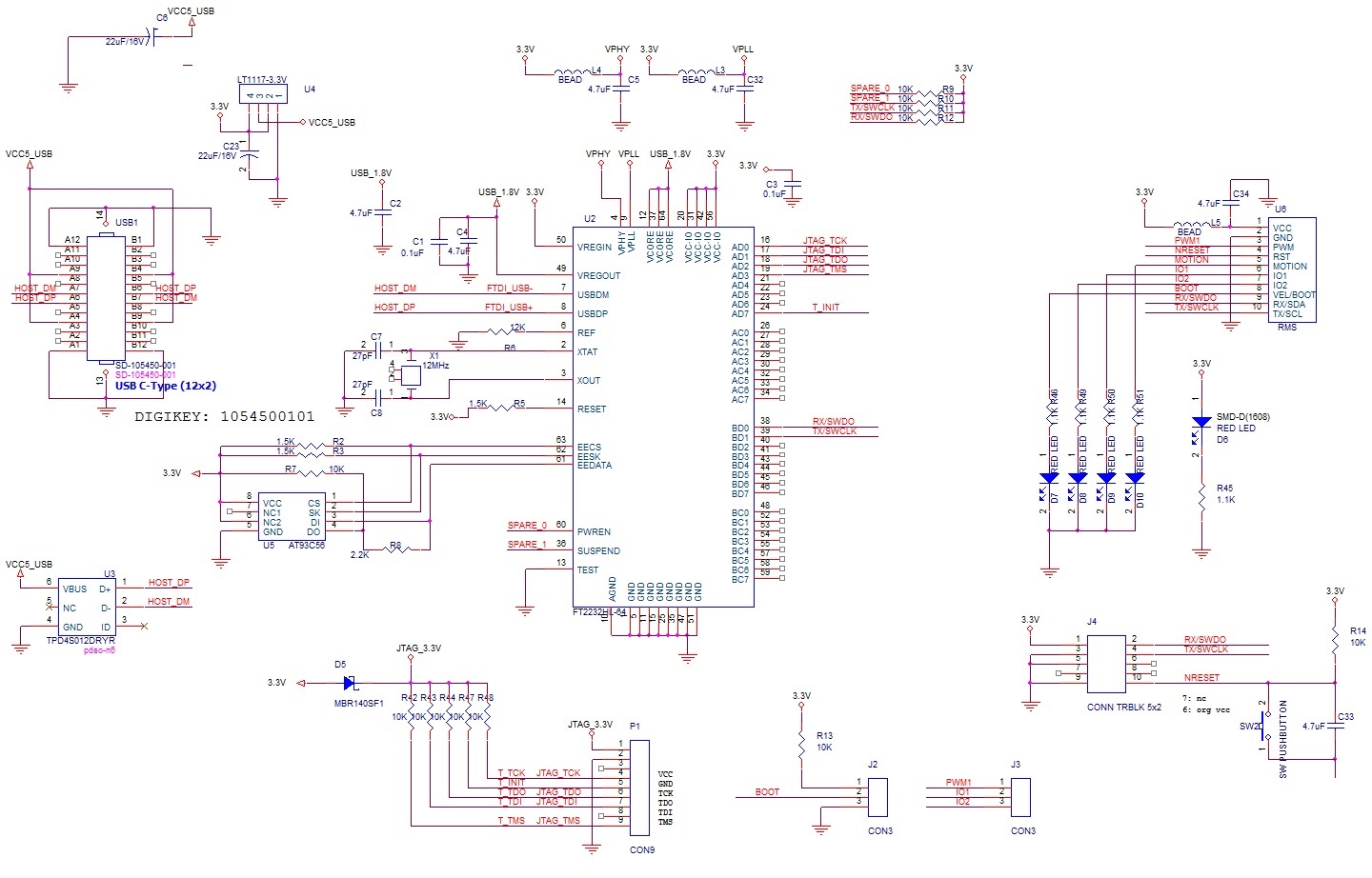

* FANDA-RMS 회로도

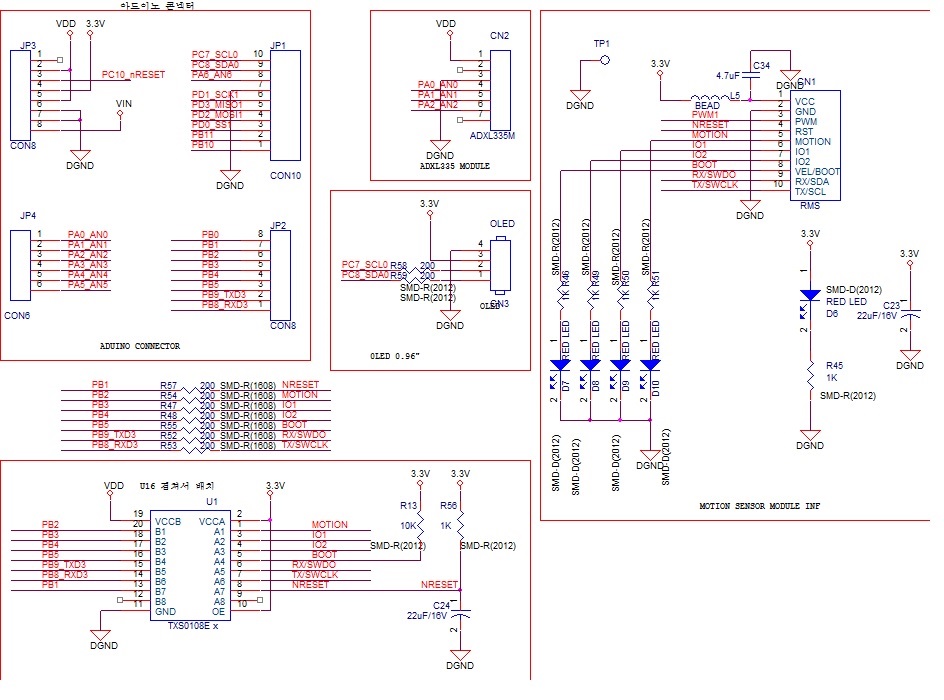

* RMS 아두이노 보드 회로도

• 실행 동영상
