링코아 스폿용접기 Rev 3.0
    · 고객선호도 :
    · 판매가격 : 원
    · 포 인 트 : 점
    · 수 량 : 개

                    (0)                     (0)                     (0)

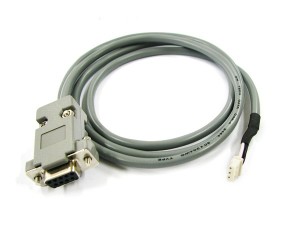

  • 통신케이블 (DSUB-9PIN Female)

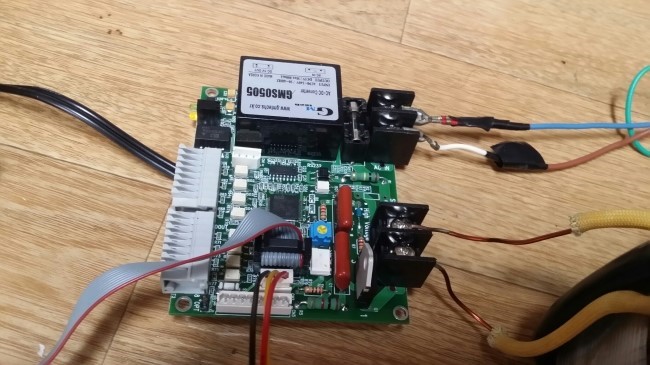

  • 링코아 조립 사진

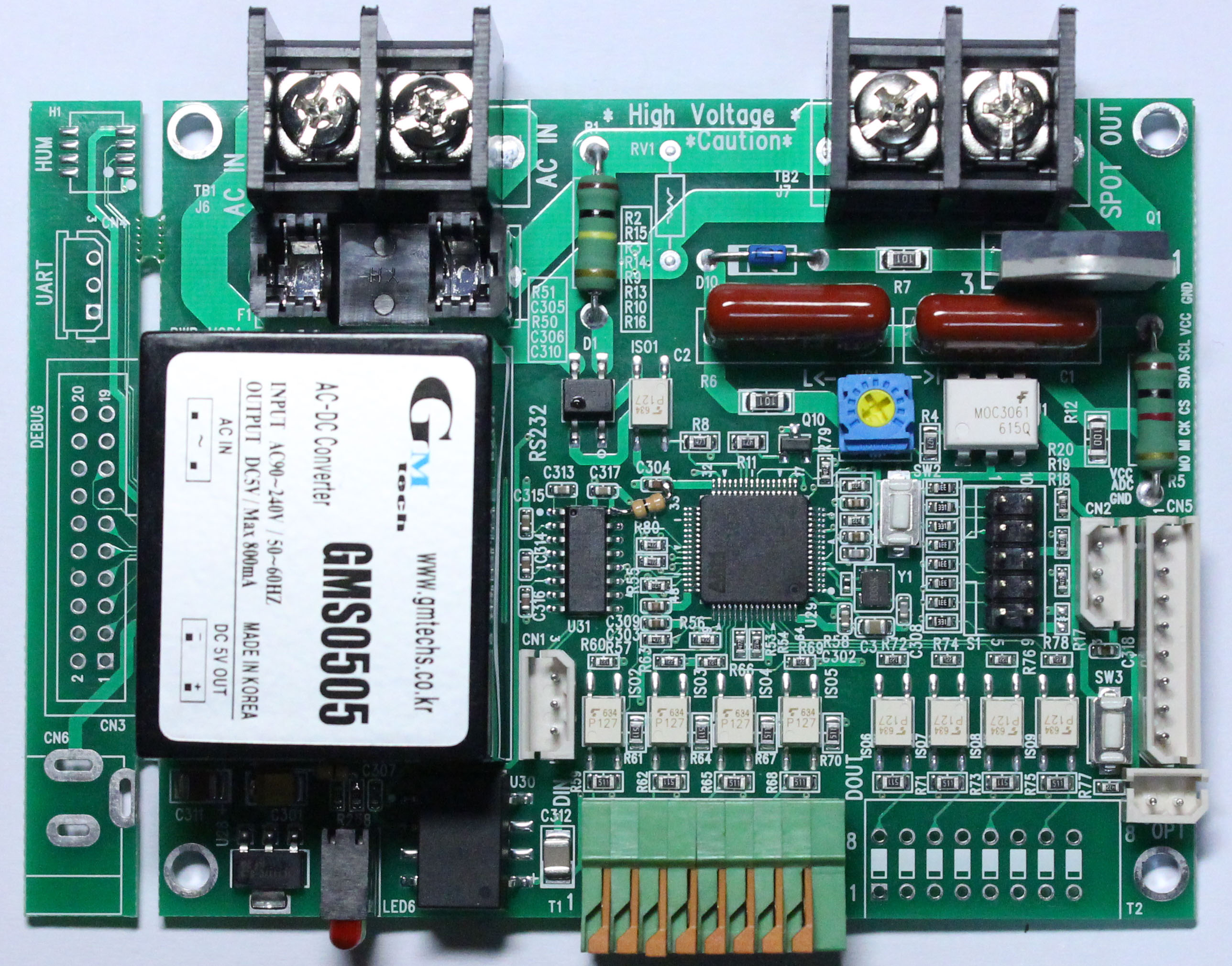

  1. 특징

  •  Cortex ARM M3 :STM32F103RT  마이컴
  •   외부 크리스털 사용 – 72Mhz구동
  •  AC220V 입력 및 AC-DC 5V 컨버터
  •  Spot를 동작하기 위한 키 입력 포트 - 1
  •  유저 프로그램 적용하기 위한 jtag connector
  •  Spot Delay 볼륨 스위치(ADC포트)
  •  세그먼트 표시기 ( 0 ~ 9)
  •  OLED Port 지원
  • 로터리 엔코더 스위치
  •  Isolation 일반 입력,출력 4포트
  •  RS232 통신 포트 (RS232_TXD,RS232_RXD,GND)
  •  확장 GPIO 포트 ( GND, VCC, I2C/TXD,I2D/RXD,SPICS,MOSI,MISO,SPICLK)


2. 응용 제품및 학습 방법

  • 리듐 이온 Battery 용접(디폴트)
  • 소스 코드 수정 후 일반 GPIO 입출력 제어기
  • Cortex ARM M3 EVM 보드 사용 가능
  • ADC 입력 실습
  • GPIO 입,출력 실습
  • Timer 제어 실습
  • OLED 구동 방법 학습(한글, 영문, 그래픽)
  • UART 통신 포트 제어 실습
  • 세그먼트 출력 실습
  • 온습도센서(SHT11) 실습
  • GPS 센서 파싱 실습
  • 스폿기 순니켈 0.2T 지원
  • 로터리 엔코더 입력 실습
  • 자동 스폿기능( 0.7,0.8,0.9,1.0) 키 선택 기능

3. 구성품

  •  Spot 제어기 – 1
  •  1차, 2차 코일은 사용자가 직접 구입
  • 스폿볼륨 스위치

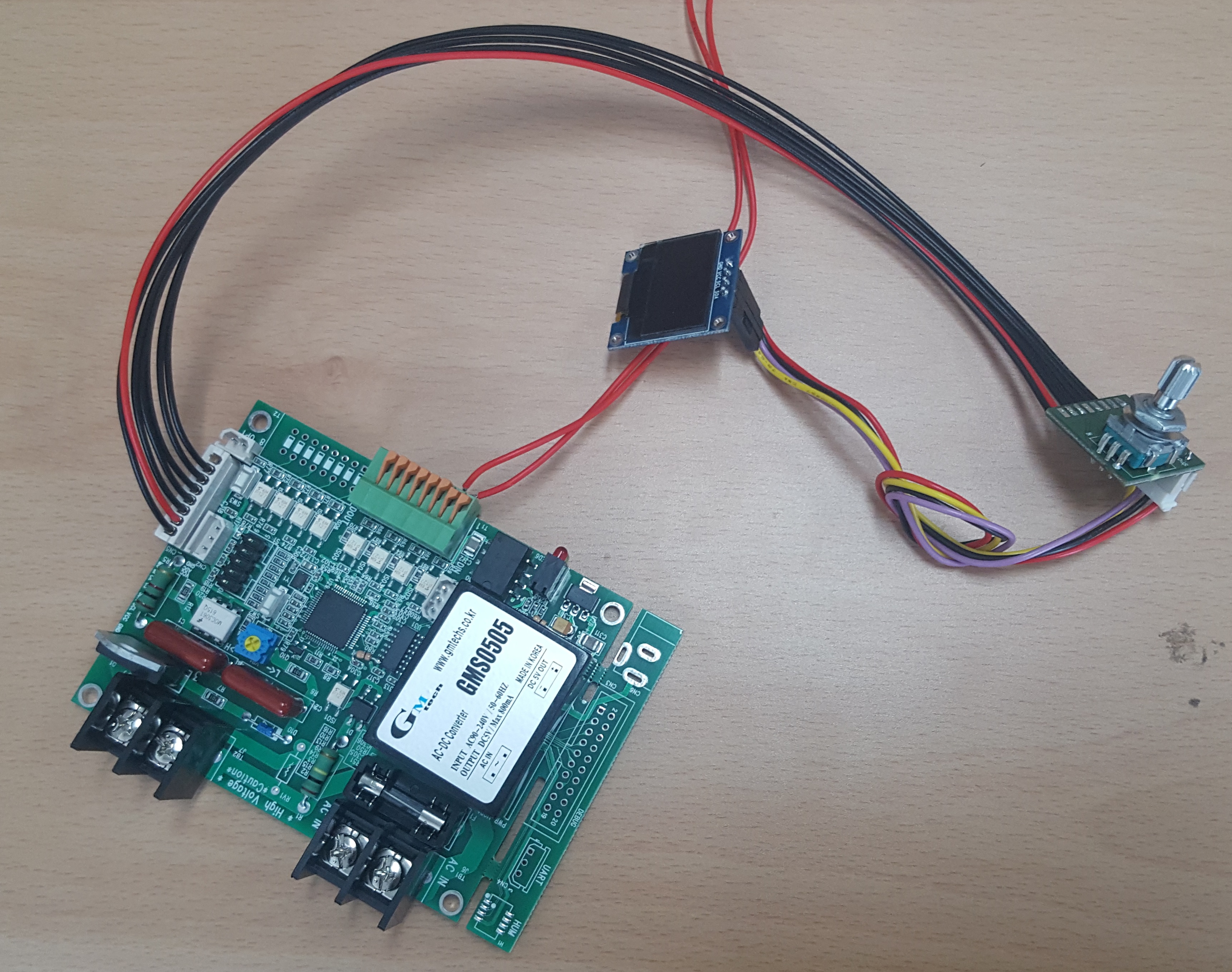

  • OLED ,로터리 스위치
  • 가. 판매 가격 :  55,000원
  • (스폿회로, ORCAD 회로도 ,소스코드, OLED,로터리 스위치 ,통신케이블)
  • 세금계산서,영수증 부가세 별도

  • 나. 판매가격 : 33,000원
  • (스폿회로, OLED, 로터리 키보튼)
  • 다. 판매 가격: 20,000원 (AC-DC 제외,DC5V 입력사용)

  • 로터리 인코더 소스 rev 3.2 공개 소스
  •  A/S 유상 처리(회로도 OPEN)
