RaspberryPi용 USB2Serial Rev 1.1
    · 고객선호도 :
    · 시중가격 : 원
    · 판매가격 : 원
    · 포 인 트 : 점
    · 수 량 : 개

                    (0)                     (0)                     (0)

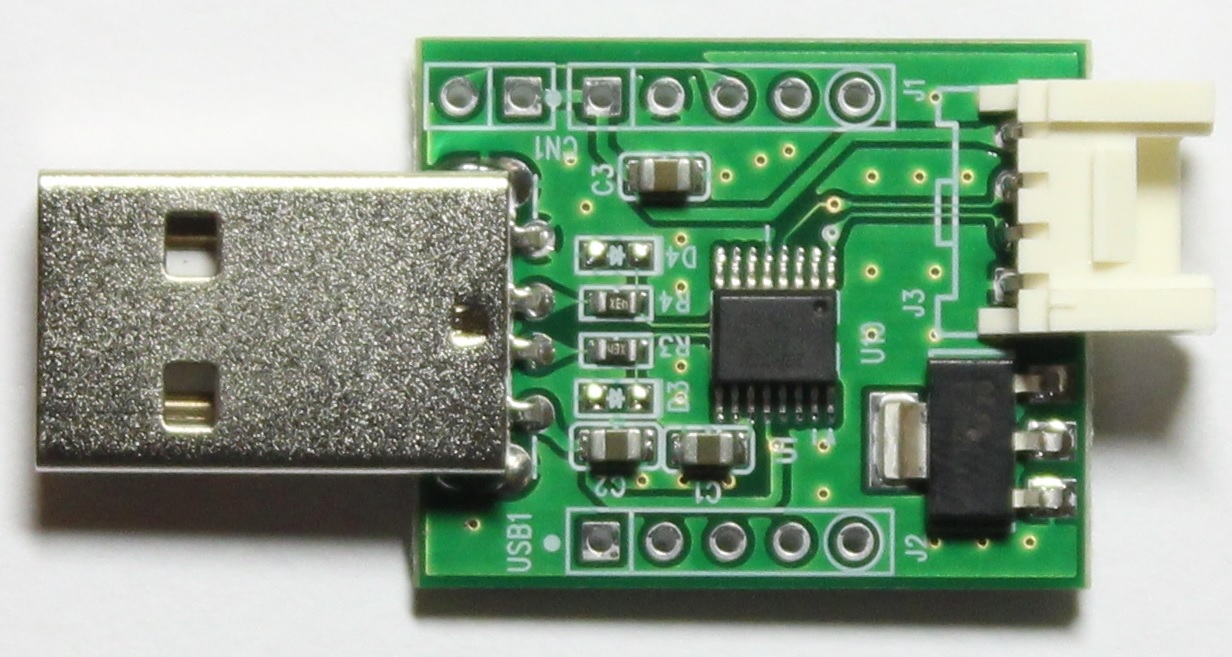

1. 보드 사진 (Rev 1.1)

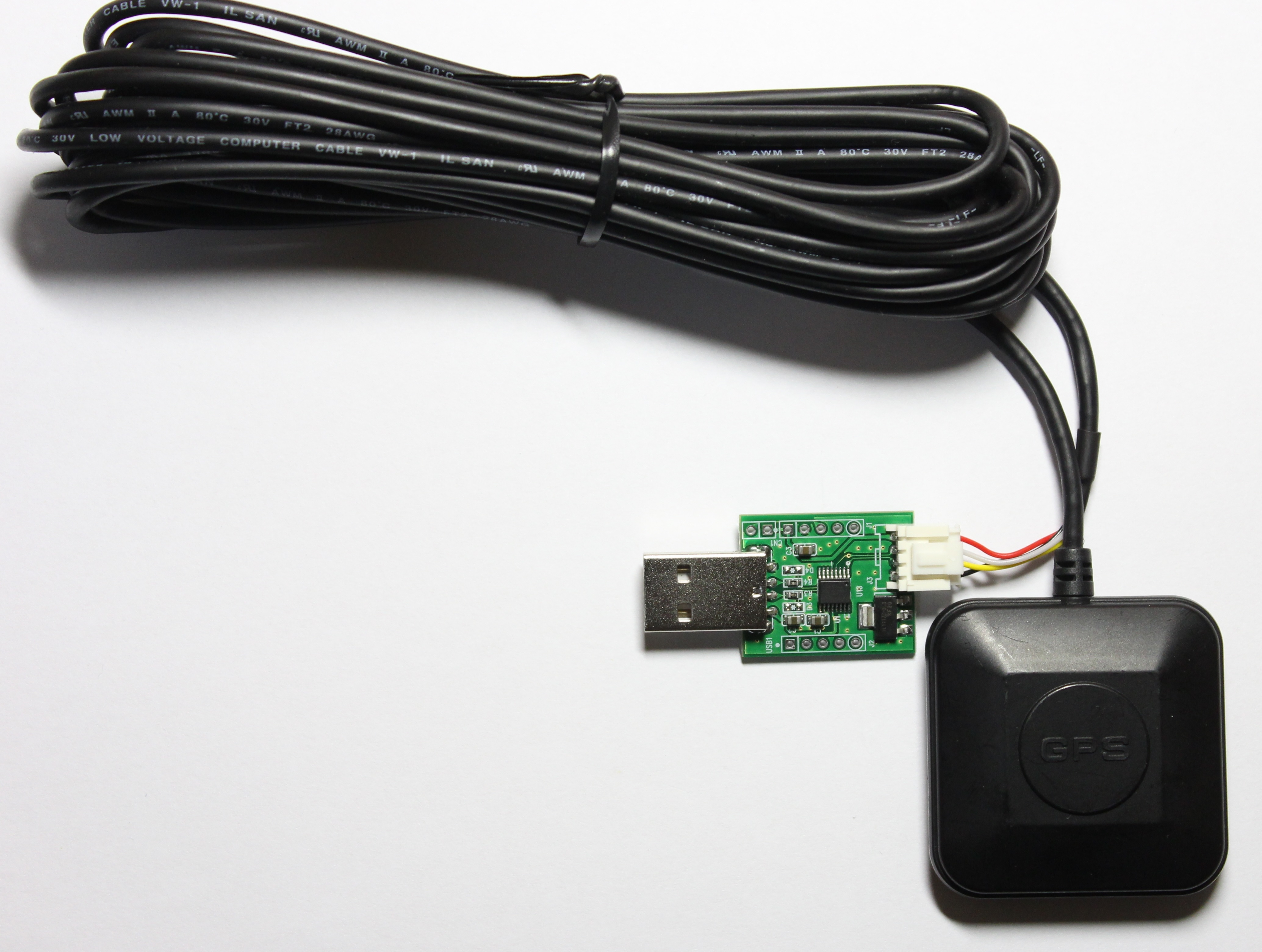

2. GPS 모듈과 연결 사진

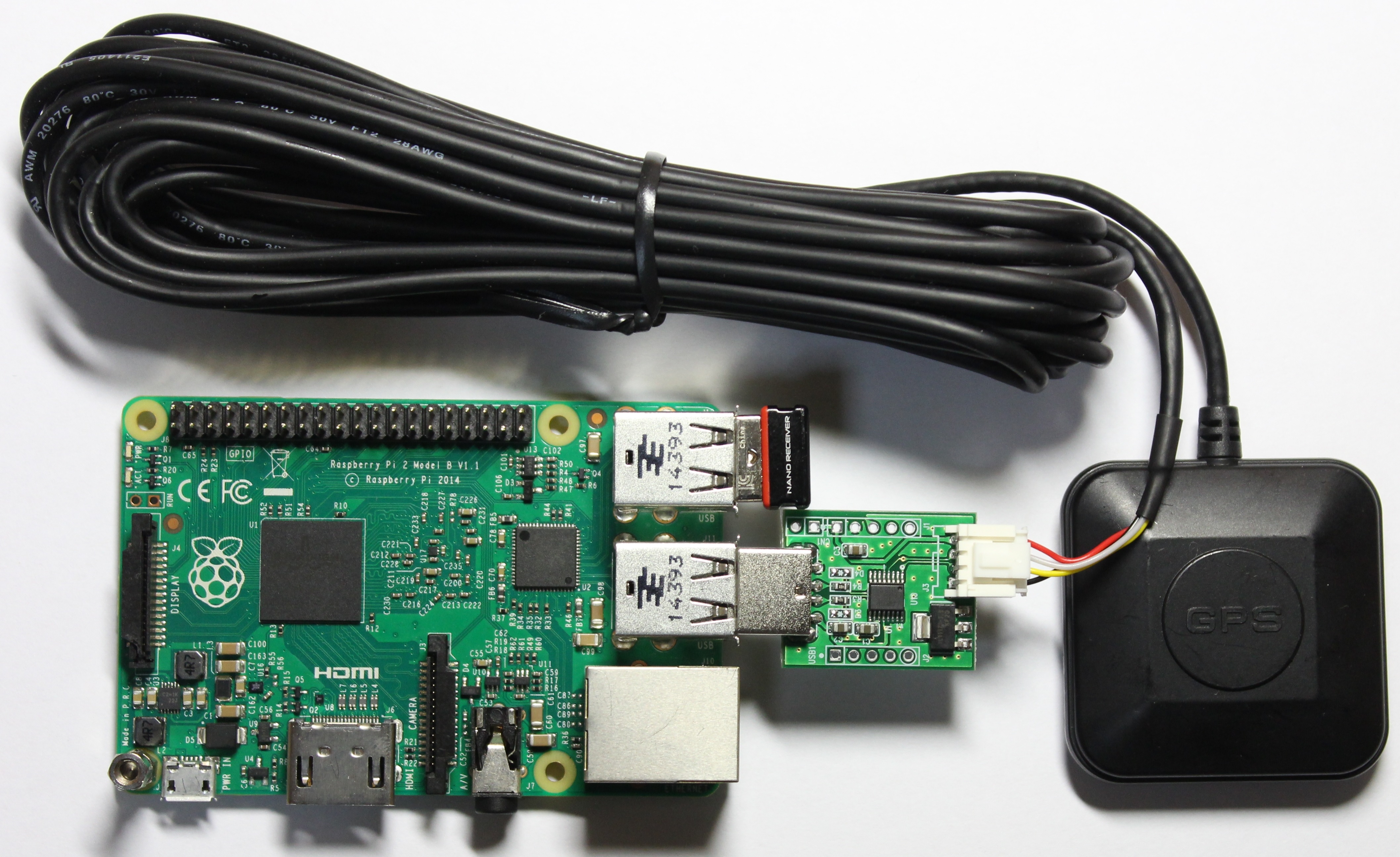

3. 라즈베리 파이 와 연결 사진




3. 이로직스에서 판매하는 GPS 모듈과 연결 사진





GPS 센싱 동영상

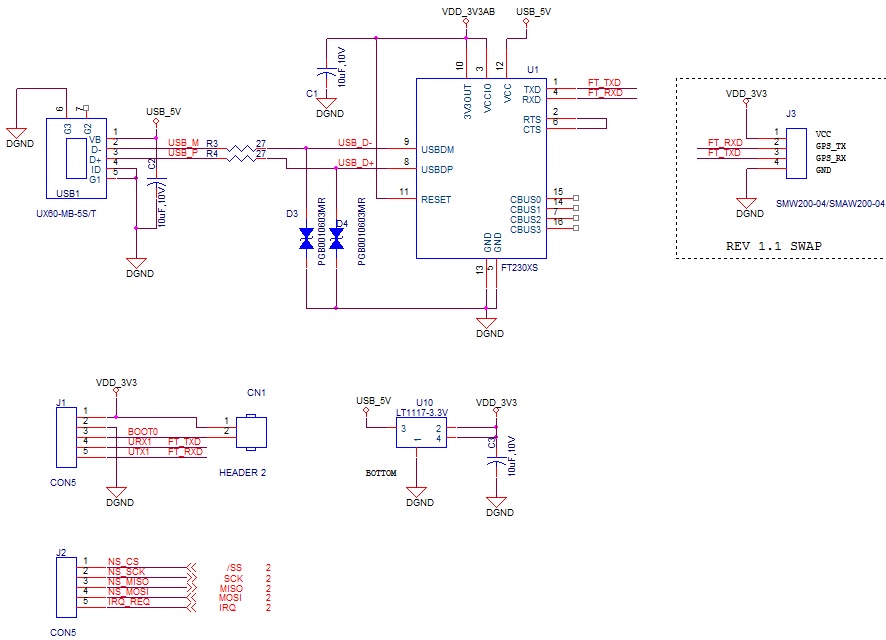

4. 회로도 Rev 1.1(수정 내용 콘넥터 핀맵 수정)

5. 기능
  - USB TO Serial 컨버터기능
  - 지원속도 2400,4800,9600,19200,38400,57600,115200 bps
  - 외부 LVTTL 출력

6. 핀맵(연호 SMW200-04/SMAW200-04)
  - FT232 Connector : 4. 3.3V,  3. FT_RX, 2. FT_TX, 1. GND (Rev 1.0)
  - GPS Connector   : 1.VCC, 2.GPS_TXD, 3. GPS_RXD 4.GND( 이전 버전 2016년 06월 30일까지)



 - FT232 Connector : 1. 3.3V,   2. FT_RX,    3. FT_TX,     4. GND (Rev 1.1)
  - GPS Connector  :  4.VCC, 3.GPS_TXD, 2. GPS_RXD 1.GND( 이전 버전 2016년 07월 01일 이후 버전)
  -  2.0mm Pitch

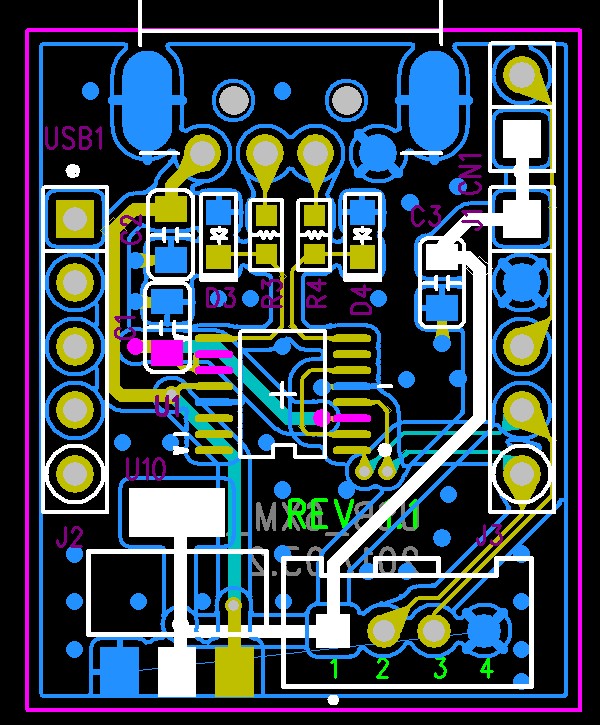

7. Top Silk Screen Rev 1.1



8. GPS Connector 핀 맵


9. 판매 가격 11,000원 (부가세 별도)
