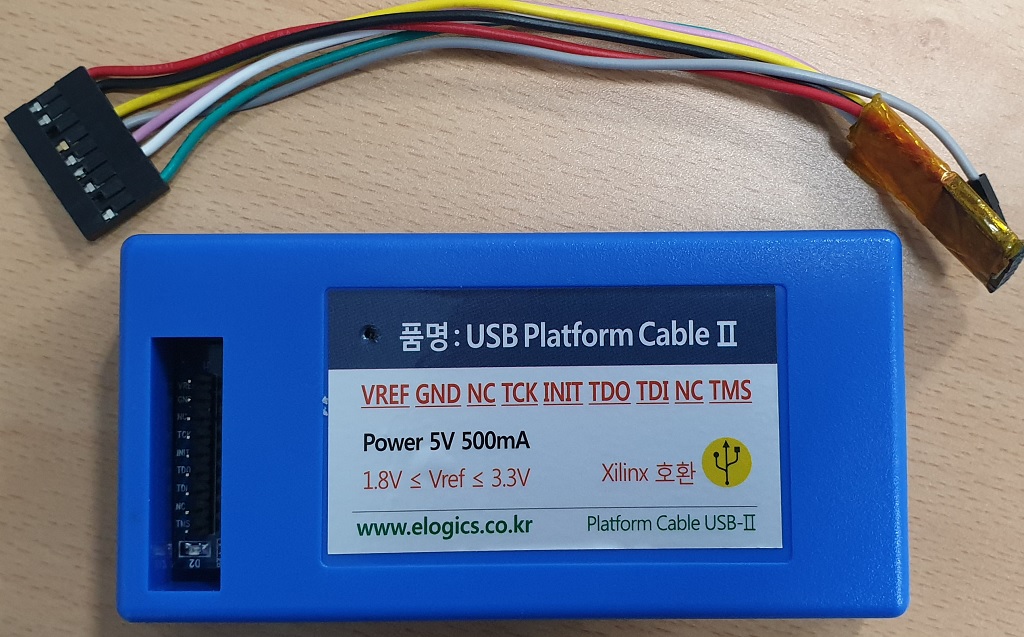

< 케이스 사진>

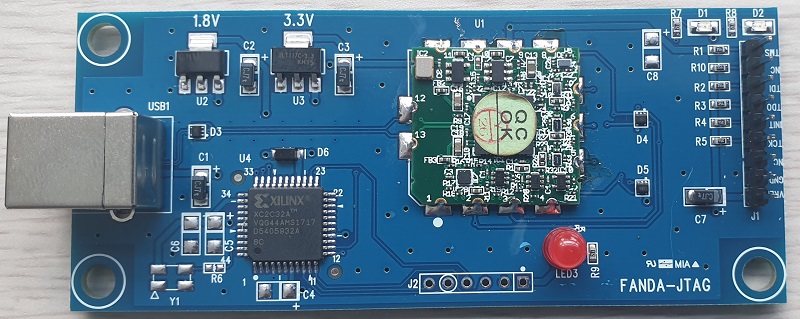

<보드 사진>
<설 명>
1. Digilent SMT2 내장 빠른 다운로드 기능(Max 30Mhz)
2. TCK, TDO 모니터링 기능(진단 기능) LED 내장( 다운로드시 상태 LED 깜박임)
3. USB 2.0 지원
4. 지원 소프트 웨어 ( ISE, VIVADO )
5. 포트 보호 회로 내장
<기 능>
1. Xilinx 전체 CPLD ISP 다운로드
2. Xilinx 전체 FPGA ISP & JTAG 다운로드
3. ChipScope( FPGA 내부 Logic 분석기)
<제공품>
1. 케이블 - USB 케이블
2. 본 체
3. 8핀 JTAG 케이블
<사용시 주의 사항>
가. XILINX USB JTAG CABLE 연결시
1. PC와 JTAG 연결
2. JTAG 와 타켓 보드연결
3. 타켓보드 전원 공급
나. XILINX USB JTAG CABLE 해제시
1. 타겟보드 전원 차단
2. JTAG 타켓보드 연결 차단
3. PC와 USB 연결 차단
위 순서를 반드시 지켜 주세요.
1. 1.8V ~ 3.3V Taget Vref
2. CPLD : XC95XX-XL,XV,CoolRunner™ XPLA3 / CoolRunner-II CPLDs
3. FPGA : 스파르탄 3,6, 버텍스:4,5,6,7 Series ,Ultra scale, ZYNQ SOC 지원
4. ISE,EDK ,VIVIADO 소프트웨어 호환
5. 판매 가격: 137,500(부가세 포함 가격)
<판매 방법>
1. 입금후 택배 판매 , NAVER 스토아 팜에서 구매 가능
