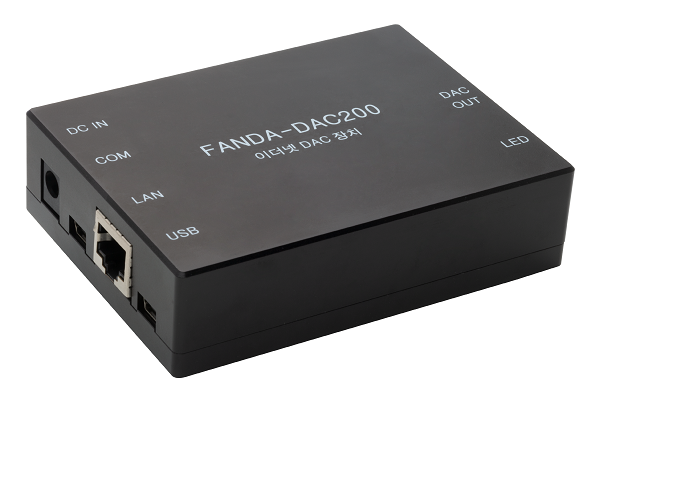

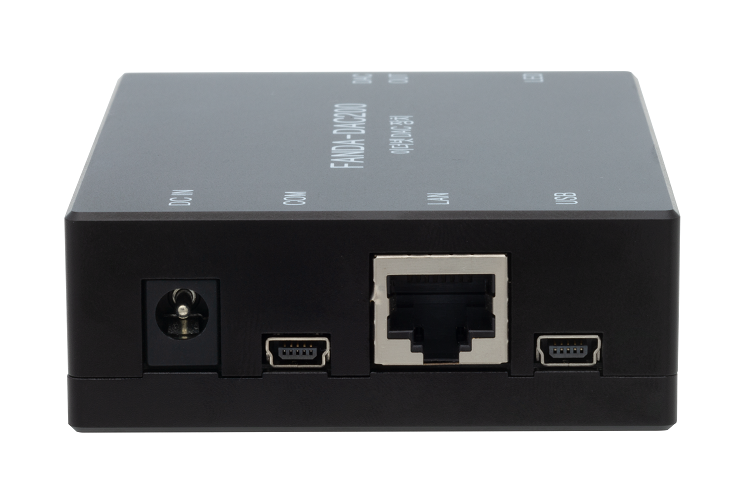

| ARM & FPGA 베이스 고성능 DAC 보드 |

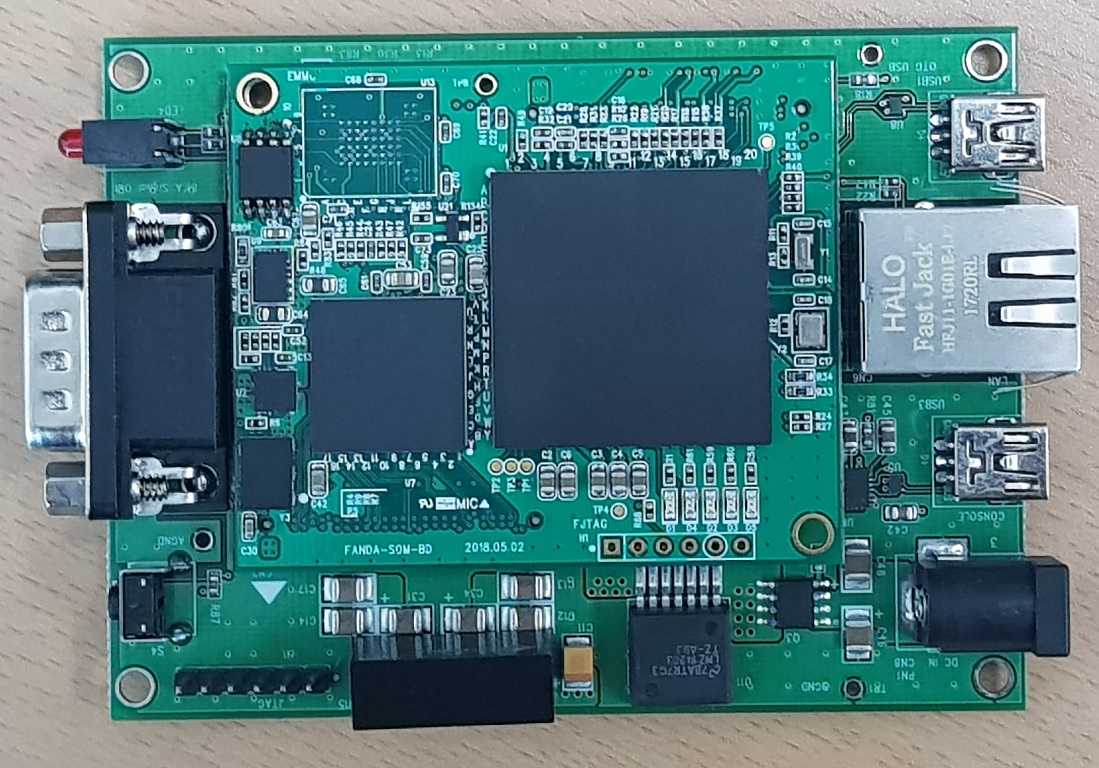

* 내부 보드 사진
* 판매 형태 - 회로도 (PDF 파일)
- 동작 소프트웨어 로직 소스 코드(Vivado 소스 코드)
- 제품 1EA
* 제품 스펙
1. Introduction
FANDA-DAC200 is flexible high resolution serial remote DAC module. FANDA-DAC200 consist of FPGA based processor board and interface board. You can modify FPGA logic of processor board and add additional functions. Interface board support Ethernet interface and 2ch DAC Opamp output.
2. Specifications Analog Output • Channels • Resolution • Output Rate • Output Range • Slew Rate • Driving Capacity • Operation Mode • Accuracy | 2 20 Static update 0 ~ 5V (Adjustable) 50V/㎲ 1mA Single Output F.S.E. Typical 0.1LSB MAX. 7LSB |
FPGA Configuration • FPGA IC • Gate • Memory • EEPROM • OSC • Interface • User I/O • Indicator • Developing S/W • Code | Xilinx XC7A35T-CSG324 10,000,000 DDR3-16Bit 128Mbyte 64Mbyte SPI EEPROM 200MHz KSZ9031-1Gbps Ethernet PHY (not Assembled) USB2 Serial Port 4 bit Dip Switch 4 bit LED, Power LED ISE 11.5 higher VIVADO 2012, 2014.7 Basic operation Source Code and Example Code |
Ethernet Interface • Serial Type • Speed • Auto Negatiatin • Parity bit • Stop Bit • Protocol | Ethernet Protocol 10/100/1000bps l
|
General • Power Consumption • Connector • Dimension • Operating Temperature • Storage Temperature
. 구성품 24V 아답터 포함 | Typical : 12V @ 400mA Max : 24V @ 200mA Depending on operation D-sub 9 pin male / female 0° ~ 60 0° ~ 60°
|
| |
|
|
 | |
 |
|
 |
|
