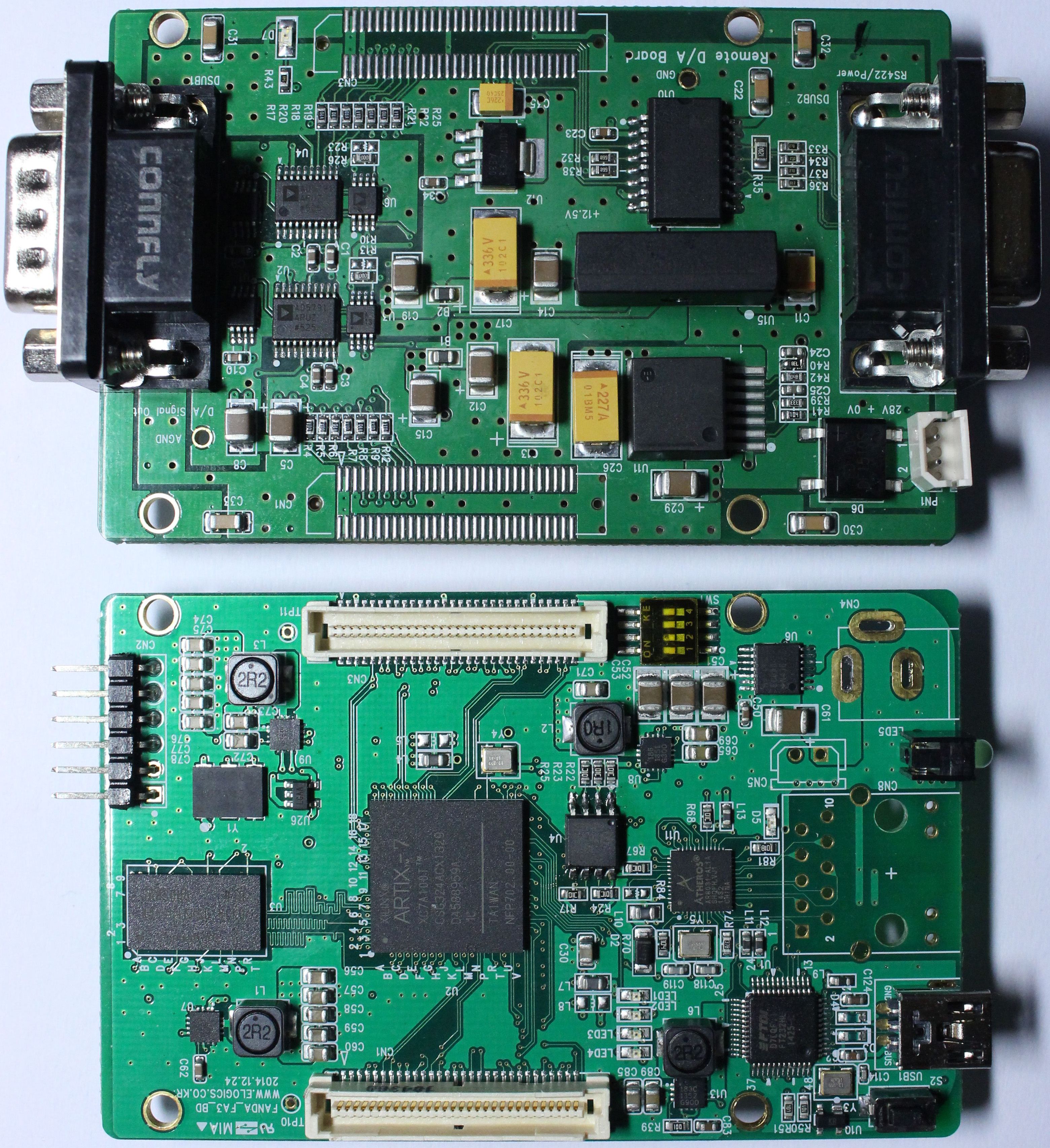

* 내부 보드 사진
* 판매 형태 * 제품 스펙
1. Introduction
FDAC20C is flexible high resolution serial remote DAC module. FGAC20C consist of FPGA based processor board and interface board. You can modify FPGA logic of processor board and add additional functions. Interface board support RS-422 serial UART interface and 2ch DAC Opamp output.
2. Specifications Analog Output • Channels • Resolution • Output Rate • Output Range • Slew Rate • Driving Capacity • Operation Mode • Accuracy | 2 20 Static update 0 ~ 5V (Adjustable) 50V/㎲ 1mA Single Output F.S.E. Typical 0.1LSB MAX. 7LSB |
FPGA Configuration • FPGA IC • Gate • Memory • EEPROM • OSC • Interface • User I/O • Indicator • Developing S/W • Code | Xilinx XC7A35T-CSG324 10,000,000 DDR3-16Bit 128Mbyte 64Mbyte SPI EEPROM 200MHz AR8031-1Gbps Ethernet PHY (not Assembled) USB2 Serial Port 4 bit Dip Switch 4 bit LED, Power LED ISE 11.5 higher VIVADO 2012, 2014.7 Basic operation Source Code and Example Code |
Serial Interface • Serial Type • Baud Rate • Data Bit • Parity bit • Stop Bit • Protocol | RS - 422 115200 bps (adjustable) 8 Odd 2 15 byte Protocol
|
General • Power Consumption • Connector • Dimension • Operating Temperature • Storage Temperature | Typical : 12V @ 400mA Max : 24V @ 200mA Depending on operation D-sub 9 pin male / female 115mm x 90mm x 40mm 0° ~ 60° -10° ~ 70°
|
| |
|
|
 | |
 |
|
 |
|
