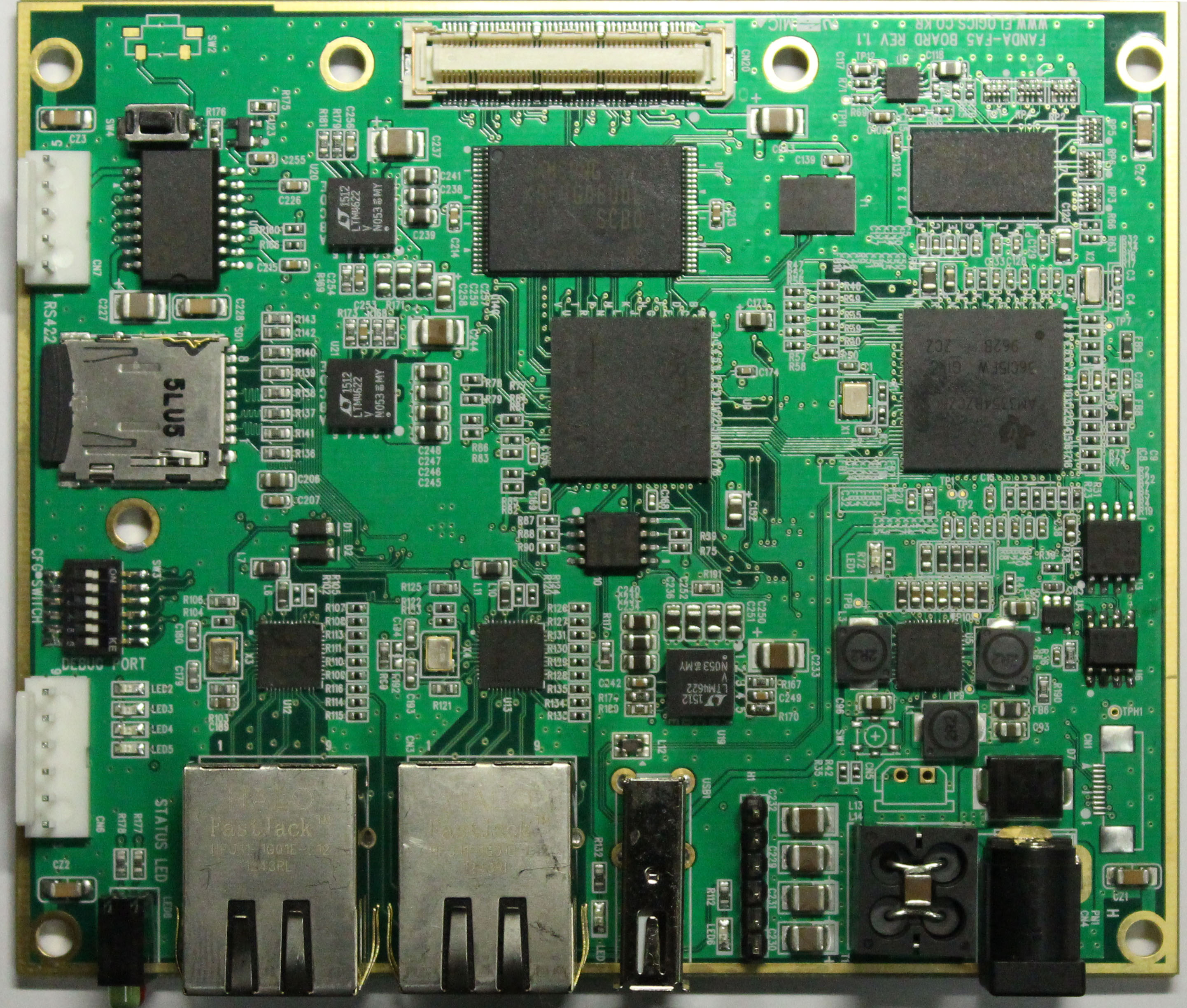

1.1.      FPGA : XC7A15,35,50,100T-324 XILINX FPGA

•  XC7A15,35,50,100T-CSG324패키지

• 0.8 BALL 피치

• Block RAM,PLL,DSP Slice Block

• 1.8V,3.3V I/O Port

•

1.2.      Cortex A8 (AM3354ZCZ@800Mhz) 특징

• Up to 1-GHz Sitara™ ARM® Cortex®-A8 32‑Bit RISC Processor

• On-Chip Memory (Shared L3 RAM)

• External Memory Interfaces (EMIF)

• Programmable Real-Time Unit Subsystem and Industrial CommunicationSubsystem (PRU-ICSS)

• USB 2.0 High-Speed OTG Ports

• Multichannel Audio Serial PortsMMC, SD, SDIO Ports

• LCD Controller

• RGMII – 2 PORT

• UART – 6 PORT

1.3.      DDR3 : K4B2G1646G 2GBIT 16BIT SDRAM

• 16Bit DDR3 인터페이스

• 303Mhz 동작

• 96FGGA PIN

• 1.5V I/O 전원

1.4.      RS232 PORT :

• TTL TO RS232 UART모드 및 FIFO 모드 동작

• Default : Uart 통신 모드

1.5.      시스템전원

• 입력전원 12V

• 입력 전원 필터 사용

• ARM Core 전원 PMIC 사용

• FPGA I/O 전원

• LINEAR LTM4625 Power Module

• 5V, 3.3V, 1.8V , 1.0V

1.6.      10/100/1000bps 이더넷

• Atheros 10/100/1000bps 이더넷 PHY

• 25Mhz Clock

• RGMII 인터페이스, Autonegotiation

• 동작상태 LED

1.7.      보드동작 클럭

• 3.3V MEMS LVDS OSC(7.0x5.0mm)

• 200Mhz

•

1.8.      외부콘넥터 단자(COM1,COM2 PORT)

• COM3 – Debug 포트

• COM4 -  RS422
