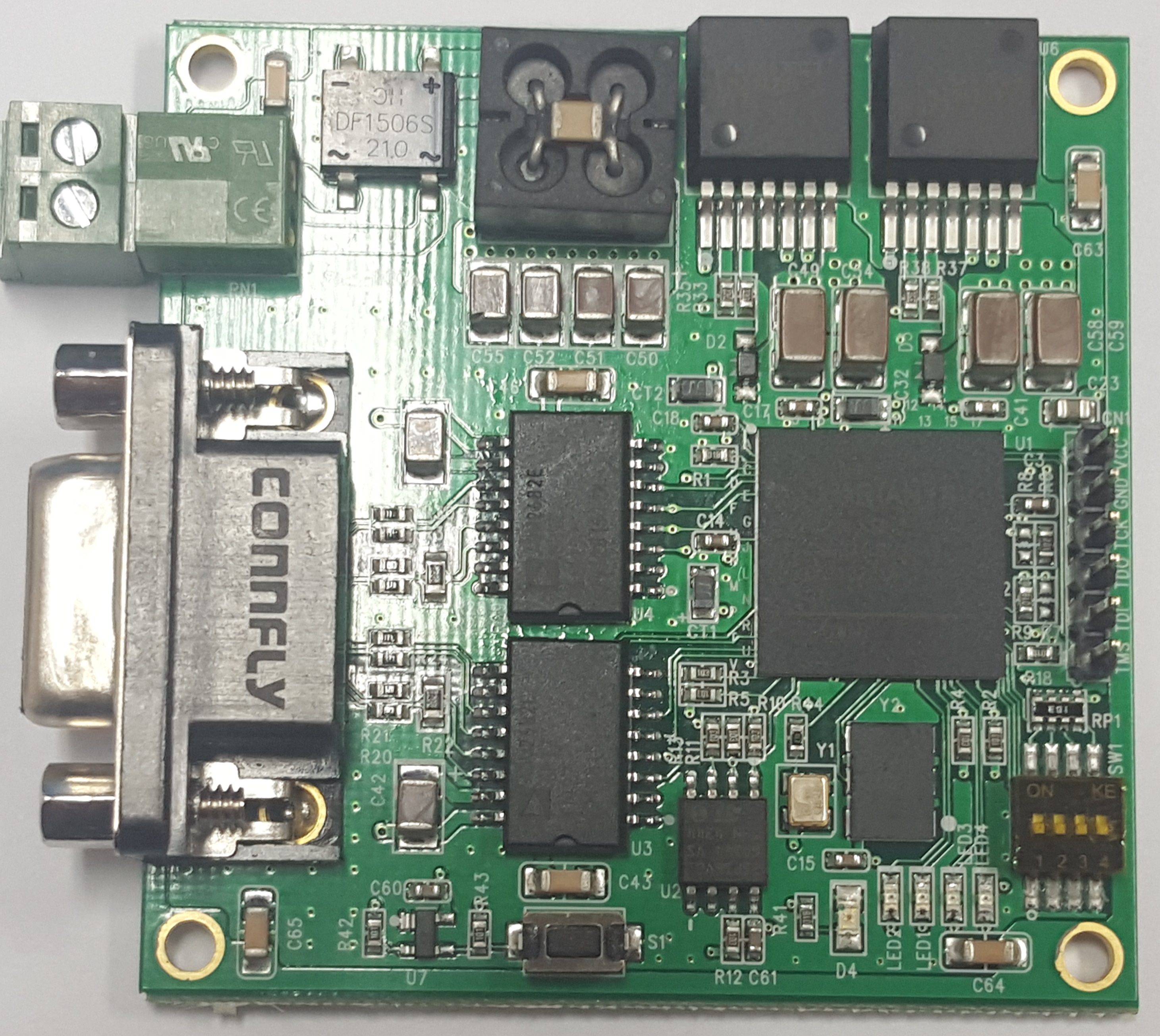

ELS-SigBoard보드는 Xilinx사의 Spartarn-6 시리즈 중 XC6SLX16-FG324 패키지로 제작된FPGA EVM Shield 보드 입니다. 보드 내에 LVDS 200Mhz OSC, 4Bbit LED, 4Bit DIP Switch등이 내장되어 있다. 동작 전원은 7~ 40V 입력 전원으로 동작하며, 동작상태를 표시하기 위한 Status LED등이 있습니다. 소프트웨어 적으로 본 제품은 Xilinx 사에서 제공되는 ISE Tool을 사용하며, H/W개발 언어인 VHDL, Verilog를 습득및 여러가지 IP(UART, HDMI, DSP Block)등를 실습 할 수 있습니다. 보다 나은 설계 방법으로서 EDK,어셈블리어(KSPSM6.EXE)Tool를 가지고 FPGA내부에 32Bit MicroBraze, 8Bit Picobraze를 내장하는 방법과 예제 프로그램을 테스트 할 수 있다. 단지 교육용만 아니라 여러 가지 용도로 응용 할 수 있도록 확장 I/O 포트가 내장되어 있습니다.
l FPGA : Xilinx XC6SLX16-CSG324
l FPGA Configuration EEPROM(SPI PROM)
l DC Power 24V 입력(역전압) 보호 회로
l 4 bit dip switch
l 4 bit LED, 전원 표시 LED
l 보드 사이즈: 60.mm x 60mm
l 3.3V LVDS 200Mhz, 50Mhz OSC
l 전원 콘넥터 ( 7V ~ 40V IN)
l Isolatin RS422 2Port
l 전송속도 (1Mbps ~ 16Mbps)
l NRZ To Manchester Code ,Manchester To NRZ
l DSUB-9 Female 콘넥터
l ISE 12.4 , EDK (예제 코드), ISE 11.5 이상 지원됨
l 제공 소스: 마이크로 브레이즈 예제 기본
l Serial Uart Source 코드
l Picobraze Example
l +28V 2A DC 아답터
l 1.2V FPGA CORE 전원
l 3.3V선택 I/O 전원
구분 | 수량 | 비고 |
| 1 | 판매 |
제품 설명서 | 1 | 이로직스 |
회로도 PDF | 1 | Webhard |
제공 소스 - | 1 | Webhard |
