ELS-MB1500L
    · 고객선호도 :
    · 제조사 : 한국
    · 원산지 : 한국
    · 판매가격 : 전화문의
                    (0)                     (0)                     (0)
1  제공 품목
- Main 회로도(ORCAD)
- ELS-MB1500L V1.1보드 (XC6SLX45-FG456 기본장착)
- USB to Serial
- SP601 DVI OUT 소스

2. 보드 사진

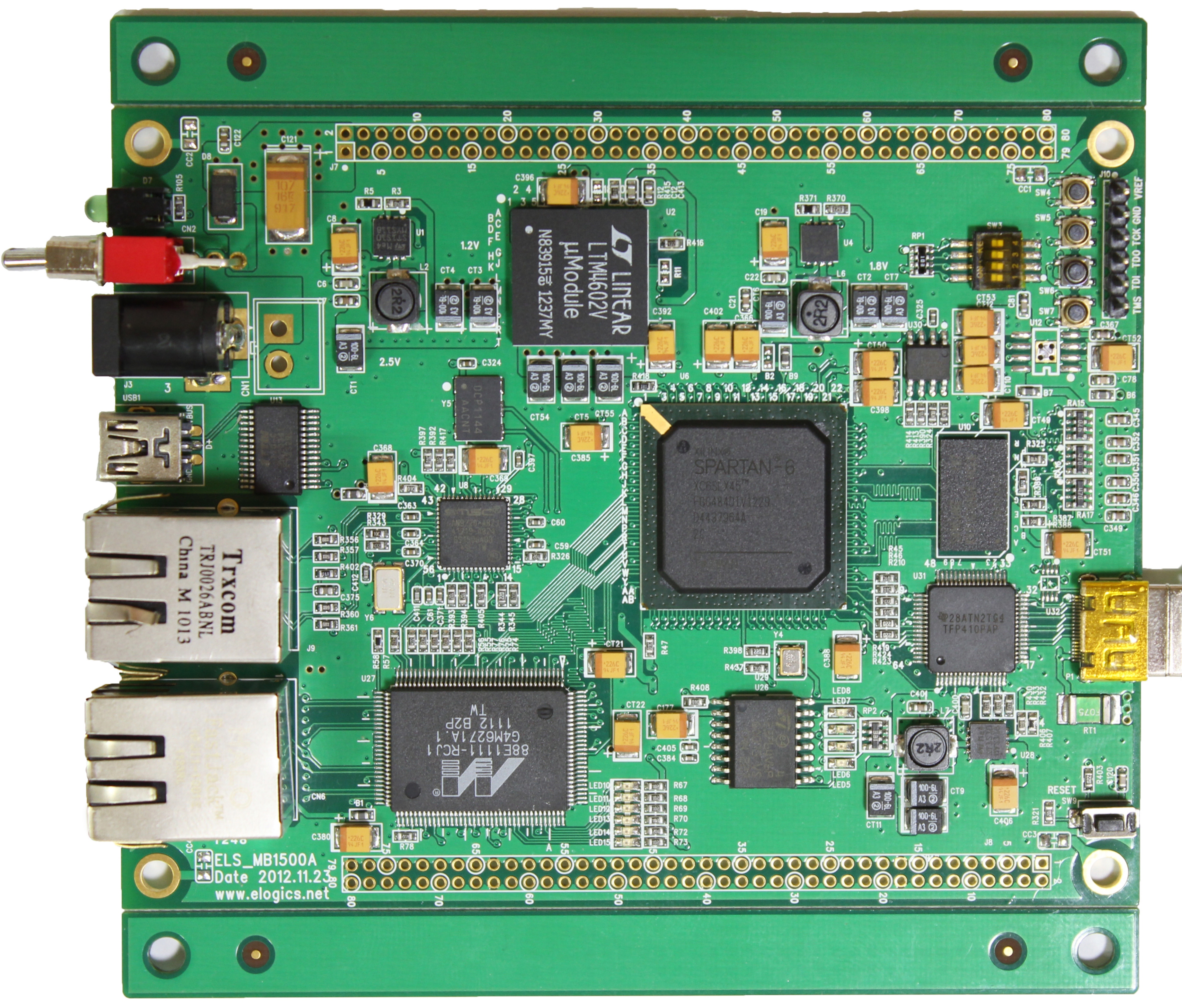

그림-1 (Main board)



그림-2 ( Main board 후면)

3.사 양
3.1 Main board 사양
- FPGA : Xilinx XC6SLX45-FG484 - 기본  450만게이트 사용 (UP GRADE 버전)
- LAN88E1111(LAN GMbps)
- DDR2 SDRAM 128Mbyte
- Lan9220(LAN 10/100Mbps)
- SPI Flash memory (8Mbyte)
- Expand connector(2x40x2.0mm) 2개
- DC power 5V  가능
- 4bit dip switch
- 4bit led,Serial Port ,
- MINI HDMI 출력 포트
- Xilinx 소프트 웨어 프로세서 탑제가능(Microbraze)
- 보드 사이즈: 125 x 90mm 입니다.
- 회로도 자료실 공개

3.2. Upboard 사양
- Keyboard/Mouse PORT( PS/2)
- 9 Bit Analog VGA 출력
- 문자 LCD PORT
- 사용자 회로를 위한 만능기판
- Size Main 기판과 동일


4. 판 매 가격 : 180,000원  부가세별도 , 재고 있음, 동일 사양 국내 최저 가격
