RASPGA EVM 보드
    · 고객선호도 :
    · 판매가격 : 전화문의

                    (0)                     (0)                     (0)

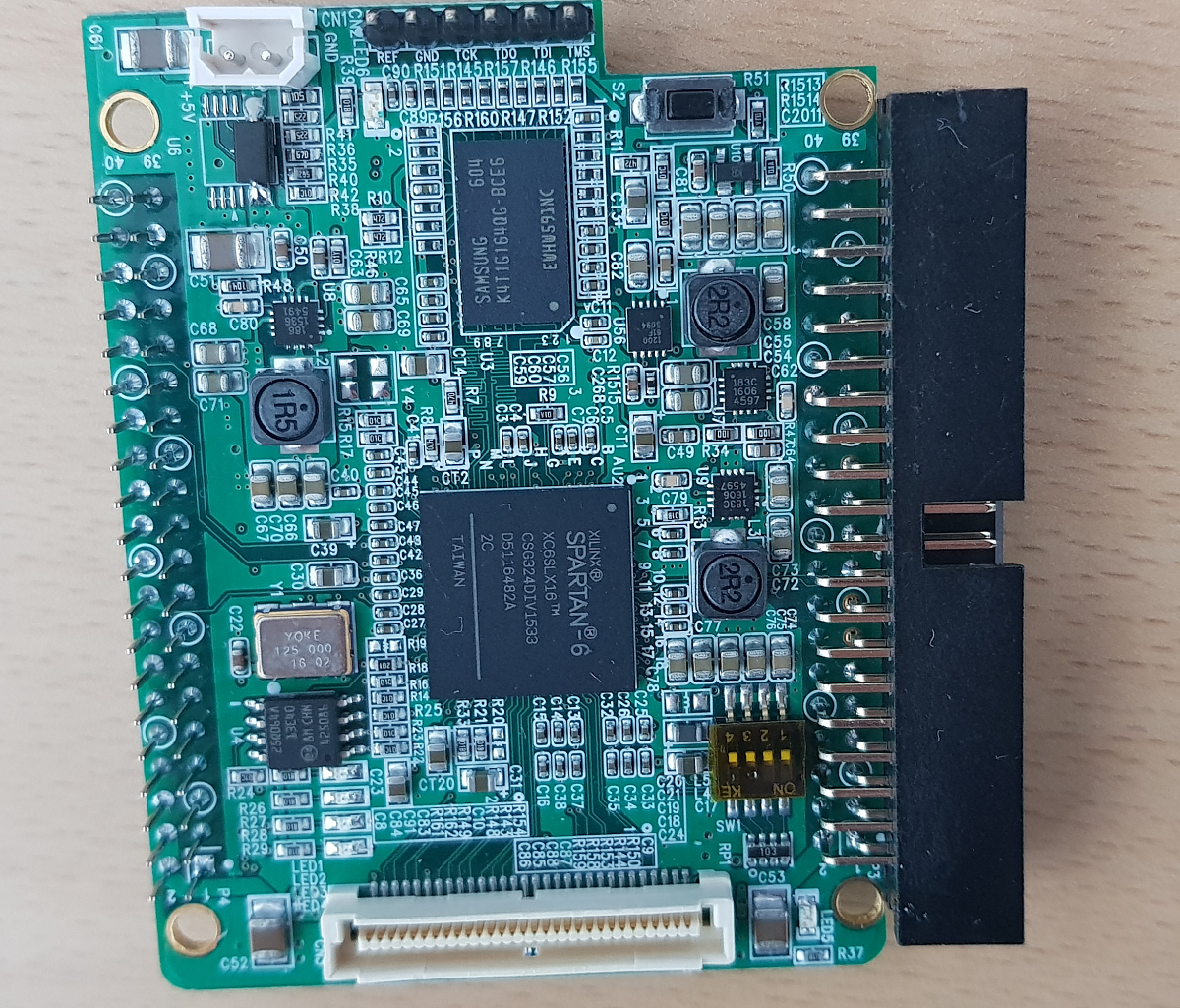

1.    제품 사진 : RASPGA 본체

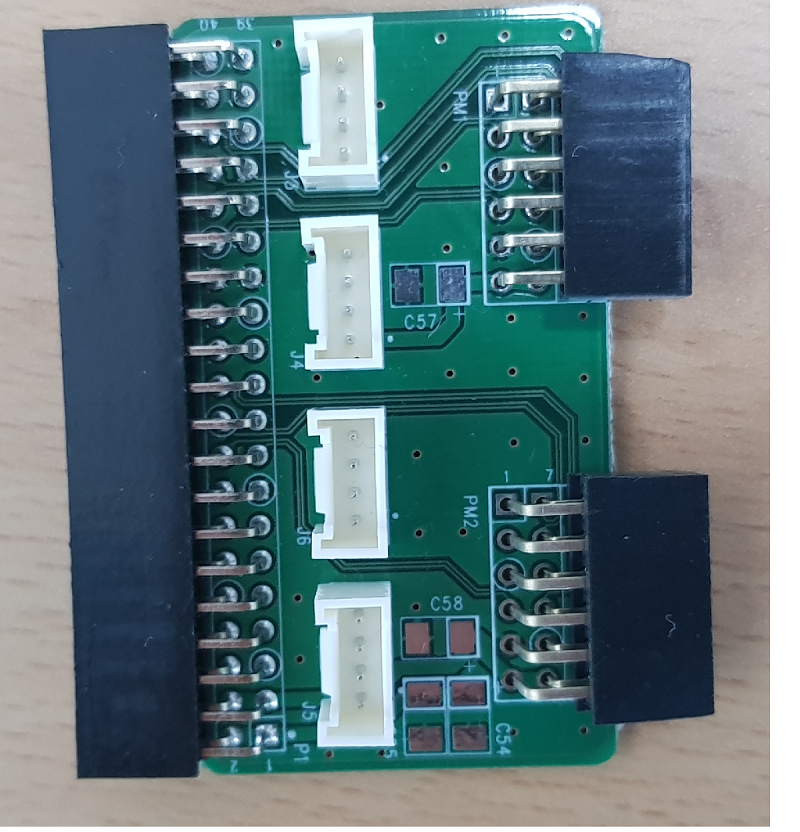

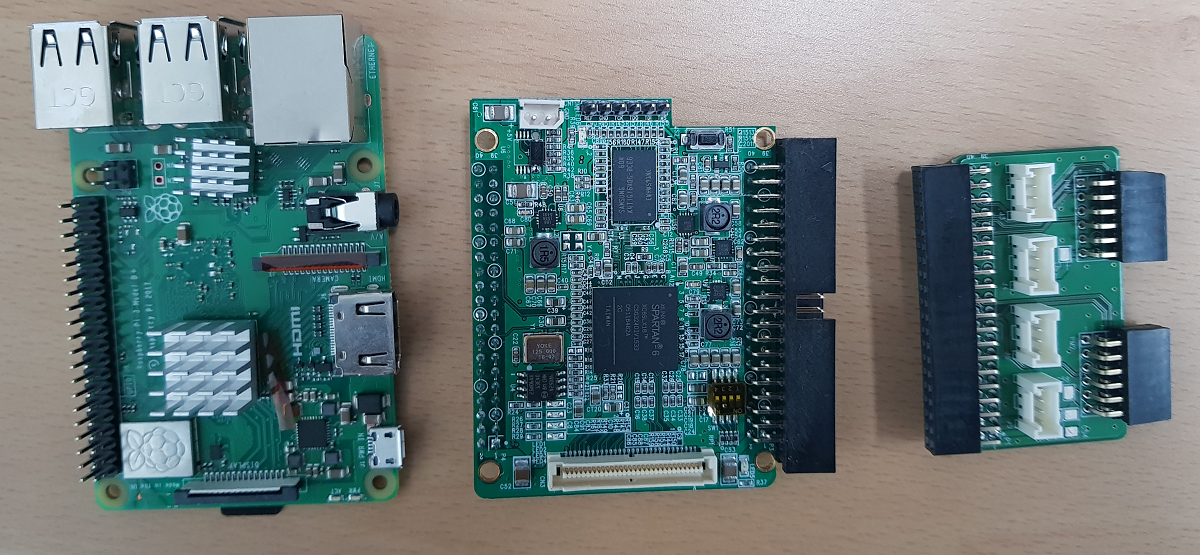

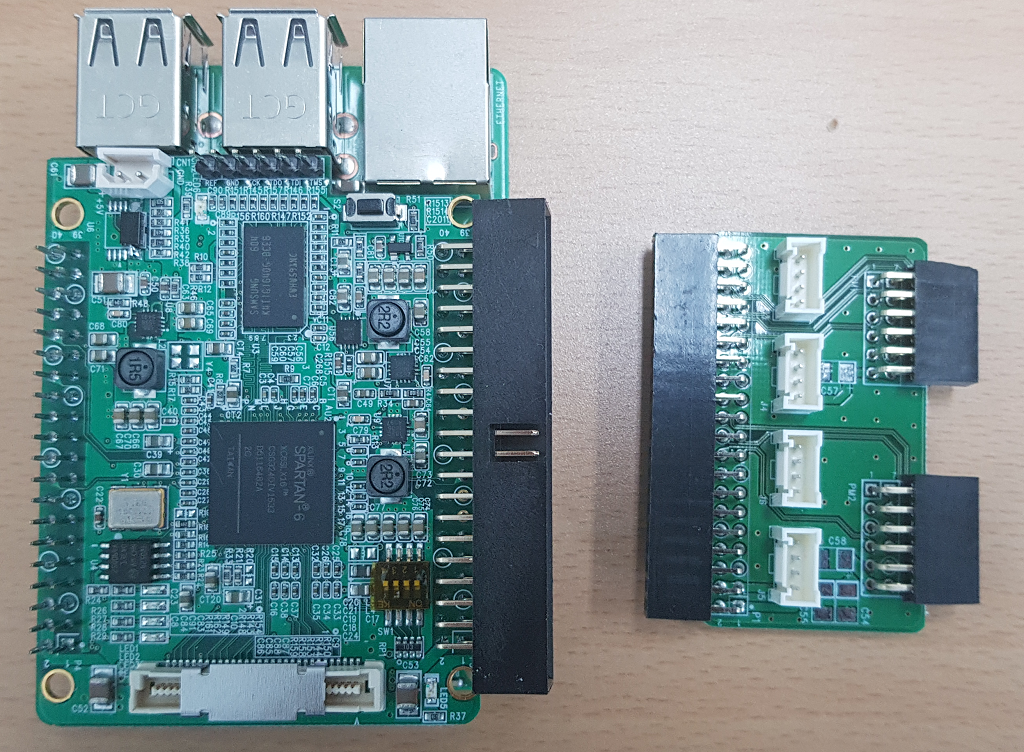

Raspberry PI 본체 + RASPGA + 확장 보드

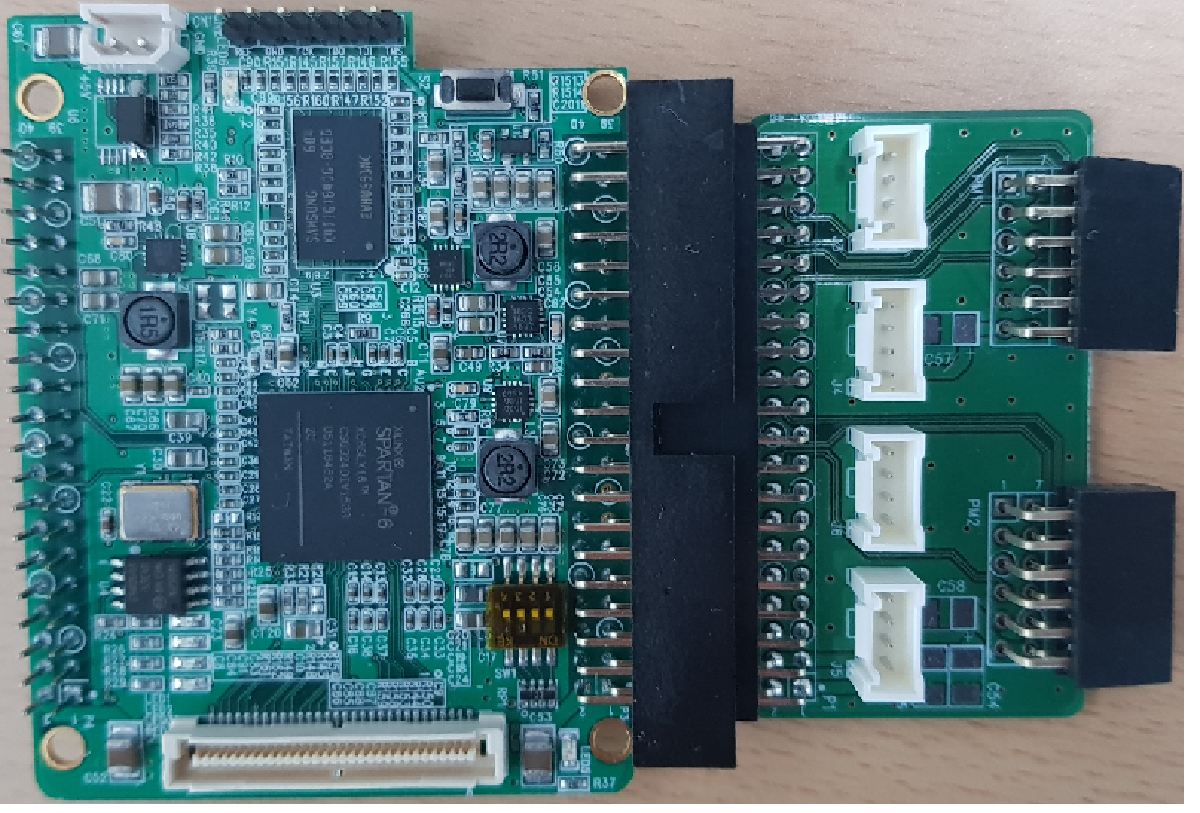

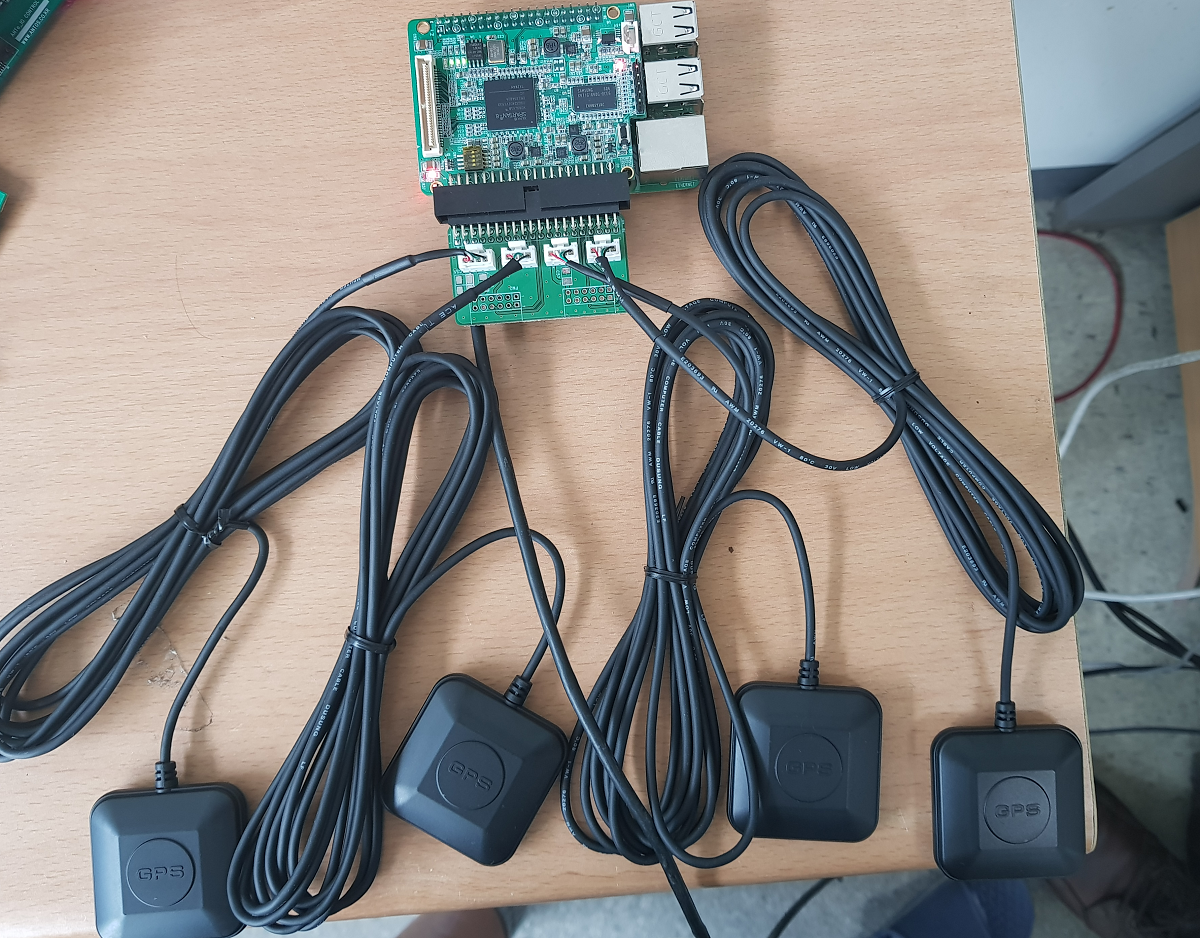

* RASPGA 와 확장 보드 연결 및 GPS 모듈 연결

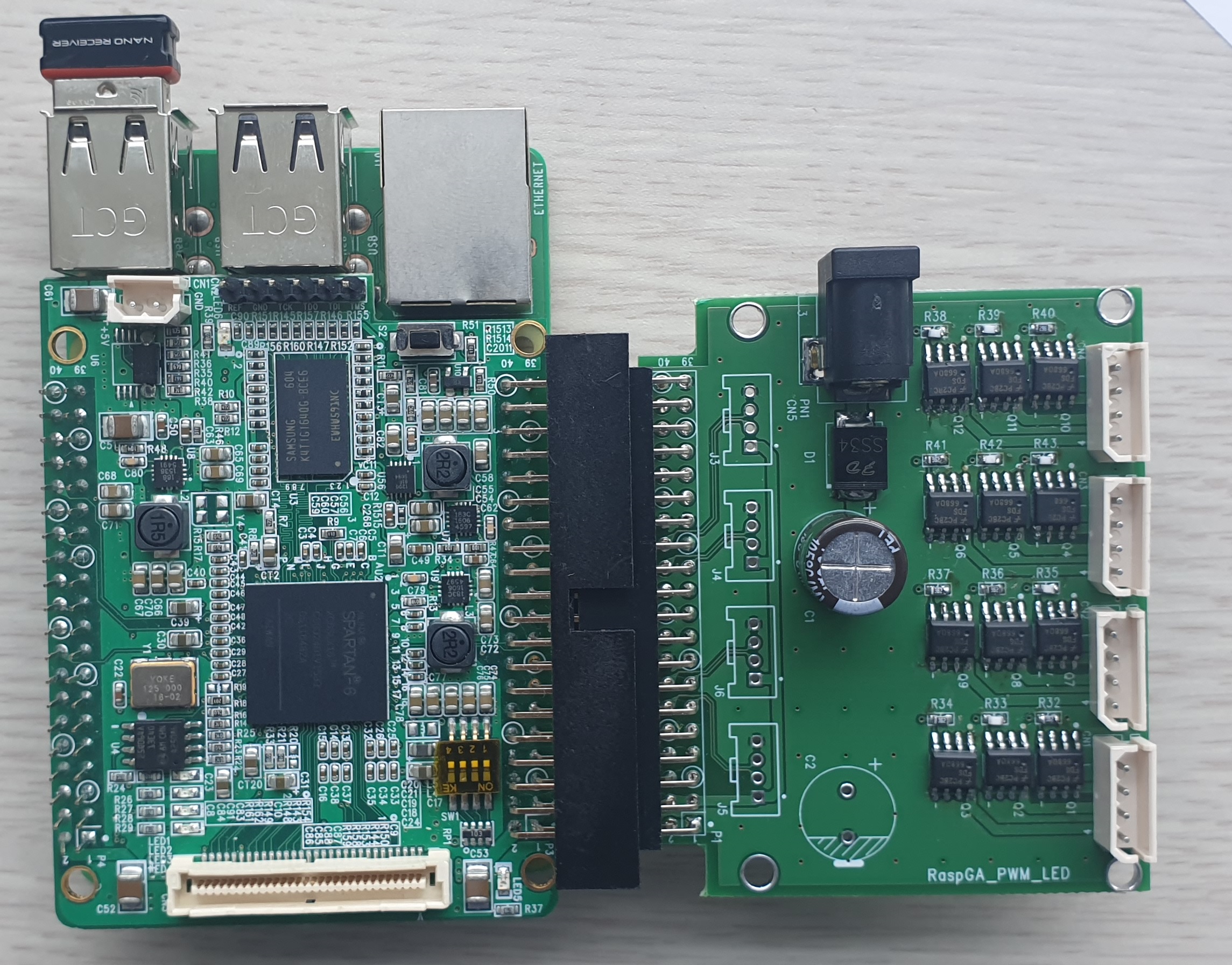

* RASPBERRY + RASPGA + PWM LED BOARD







RASPGA Shield보드는 Xilinx사의 Spartarn-6 시리즈 중 XC6SLX16-FG324 패키지로 제작된 FPGA EVM Shield 보드 입니다. 보드 내에 128Mbyte DDR2(16Bit)메모리 , 125Mhz OSC, 4Bit LED, 4Bit DIP Switch등이 내장되어 있다. 또한 사용자가 포트를 확장 할 수 있도록 60 I/O포트 2개,라즈베리 파이-B/2 호환  확장 콘넥터가  연결할 수 있도록 40핀 콘넥터가 있습니다. 동작 전원은 5V  전원으로 동작하며, 동작상태를 표시하기 위한 Status LED등이 있습니다. 소프트웨어 적으로 본 제품은 Xilinx 사에서 제공되는 ISE Tool을 사용하며, H/W개발 언어인 VHDL, Verilog를 습득및 여러가지 IP(UART, HDMI, DSP Block)등를 실습 할 수 있습니다. 보다 나은 설계 방법으로서 EDK,어셈블리어(KSPSM6.EXE)Tool를 가지고 FPGA내부에 32Bit MicroBraze, 8Bit Picobraze를 내장하는 방법과 예제 프로그램을 테스트 할 수 있다. 단지 교육용만 아니라 여러 가지 용도로 응용 할 수 있도록 확장 I/O 포트가 내장되어 있습니다.

  • 라즈베리파이 B/2 보드 Shield Board로 사용 가능함

3.    제품 사양

3.1.      하드웨어 사양

l FPGA : Xilinx XC6SLX16-CSG324

l DDR2-16Bit 128Mbyte

l FPGA Configuration EEPROM(SPI PROM)

l DC Power 5V 입력(역전압,과전압) 보호 회로

l 4 bit dip switch

l 4 bit LED, 전원 표시 LED

l 업보드 확장 콘넥터(2x20xx2.54MM)

l 라즈베리파이 연결 콘넥터(2x20x2.54)

l 보드 사이즈: 70.mm x 54mm

l 3.3V LVDS 200Mhz, 50Mhz OSC

l 전원 콘넥터

3.2.      소프트웨어 사양 및 Example

l ISE 12.4 , EDK (예제 코드), ISE 11.5 이상 지원됨

l 라즈베리 파이와 고속 SPI 통신

l 4 Serial Uart Source 코드

l PWM 로직 코드

l HDMI OUT (UP BOARD)



3.3.      전기적 사양

l 5V 2A DC 아답터

l 1.2V FPGA CORE 전원

l 1.8V DDR2 메모리 전원

l 3.3V, 1.8V 선택 I/O 전원



4.    제품 구성

구분

수량

비고

RASPGA 보드, 라즈베리 콘넥터, PMOD 보드

1

판매

제품 설명서

1

이로직스

회로도 PDF

1

로직코드(폴더)

제공 소스

-

1





http://www.elogics.co.kr/bbs/write.php?w=u&bo_table=manual03&wr_id=41&page=

http://www.elogics.co.kr/bbs/board.php?bo_table=manual03&wr_id=75&page=0&sca=&sfl=&stx=&sst=&sod=&spt=0&page=0



6. 판매 가격35,000원 특별 할인

 * 네이버 쇼핑 구매 *

* 2차 생산 변경사항: 200Mhz LVDS에서 125Mhz OSC로 변경 주의
  테스트 코드 자료실 참고
