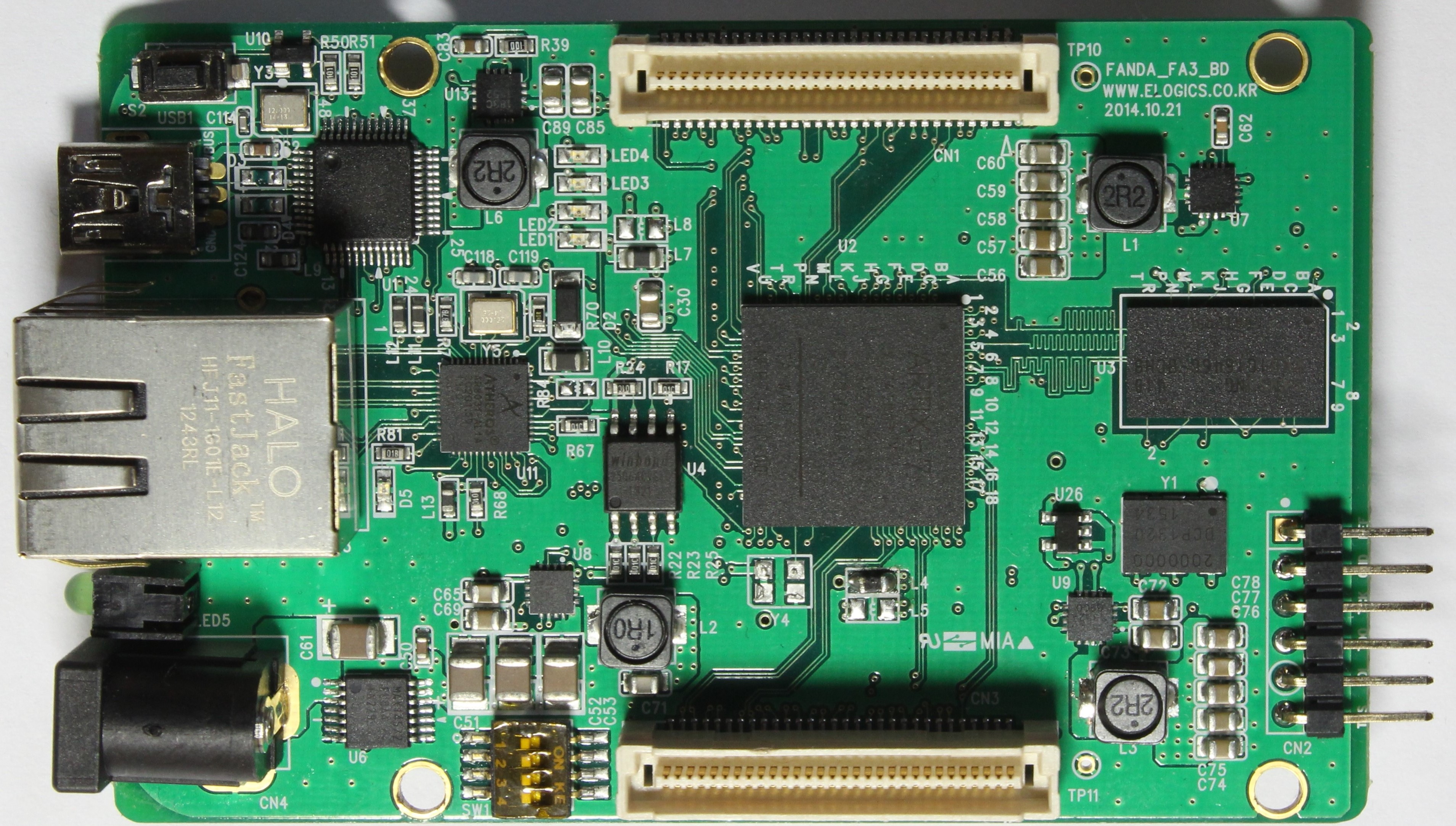

FANDA-FA3은 Xilinx사의 Artix시리즈 중 XC7A35T-CFG324 패키지로 제작된 FPGA EVM보드 입니다. 보드 내에 Onchip PHY(10/100/1000)bps, 128Mbyte DDR3(16Bit)메모리 , LVDS 200Mhz OSC, USB2Serial,4BbitLED, 4Bit DIP Switch등이 내장되어 있다. 또한 사용자가 포트를 확장 할수 있도록 60핀 IO포트가 2개 있습니다. 구동 전원은 5V2A 전원으로 동작하며, 동작상태를 표시하기 위한 StatusLED등이 있습니다. 소프트웨어 적으로 본 제품은 Xilinx 사에서 제공되는 Vivado, ISE Tool을 사용하며, H/W개발 언어인 VHDL, Verilog를 습득및 여러가지 IP(UART, HDMI, DSP Block, MAC)들을 실습 할 수 있습니다. 보다 나은 설계방법으로서 EDK,어셈블리어(KSPSM6.EXE) Tool를 가지고 FPGA내부에 32Bit MicroBraze, 8Bit Picobraze를 내장하는 방법과 예제 프로그램을 테스트 할 수 있는 EVM 보드 입니다. 단지 교육용만 아니라 여러 가지 용도로 응용할 수 있도록 확장 I/O 포트가 내장되어 있습니다.
l FPGA : Xilinx XC7A35T-CSG324 만게이트 사용할 수 있음 (50T,100T) 장착가능
l DDR3-16Bit 128Mbyte
l AR8031-1Gbps 이더넷 PHY
l Single USB2Serial Port
l FPGA Configuration EEPROM(SPI PROM)
l DC Power 5V 입력(역전압,과전압) 보호 회로
l 4 bit dip switch
l 4 bit LED, 전원 표시 LED
l 업보드 확장 콘넥터(2x40x2x2.0MM)
l 보드 사이즈: 115mm x 90mm
l 2.5V LVDS 200Mhz, 19.2Mhz OSC
l 전원 스위치
l ISE 12.4 , EDK (예제 코드), ISE 11.5 이상 지원됨
l Vivado 2012, 2014.7 이후 버전 지원함(2017.7.4 추천)
l 제공 소스: 마이크로 브레이즈 예제 기본
l Serial Uart Source 코드
l UDP 사용자 코드 제공(소스 코드 별도)
UDP FPGA Logic 구현 테스트 코드 제공 (100/1000Mbps)
l 5V 2A DC 아답터
l 1.0V FPGA CORE 전원
l 1.5V DDR3 메모리 전원
l 3.3V, 1.8V 선택 I/O 전원
| 구분 | 수량 | 비고 |
| FANDA-FA3 | 1 | 판매 |
| 제품 설명서 | 1 | 이로직스 |
| 회로도 PDF, ORCAD | 1 | email |
| 제공 소스 - 마이크로브레이즈,Picobraze 예제코드 | 1 | email |

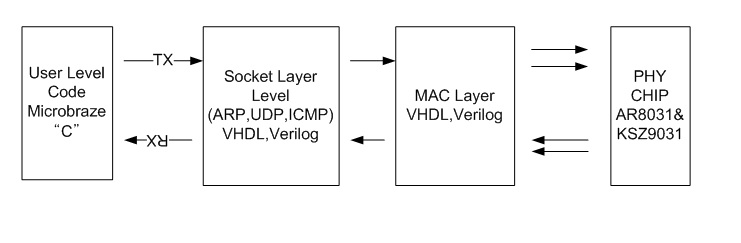

6. UDP 프로토콜 통신 FPGA Logic 구성도(사용자 level code 제공)
7 . PMOD 사진
