* FANDA-A3(TI AM335X(AM335X모듈 보드

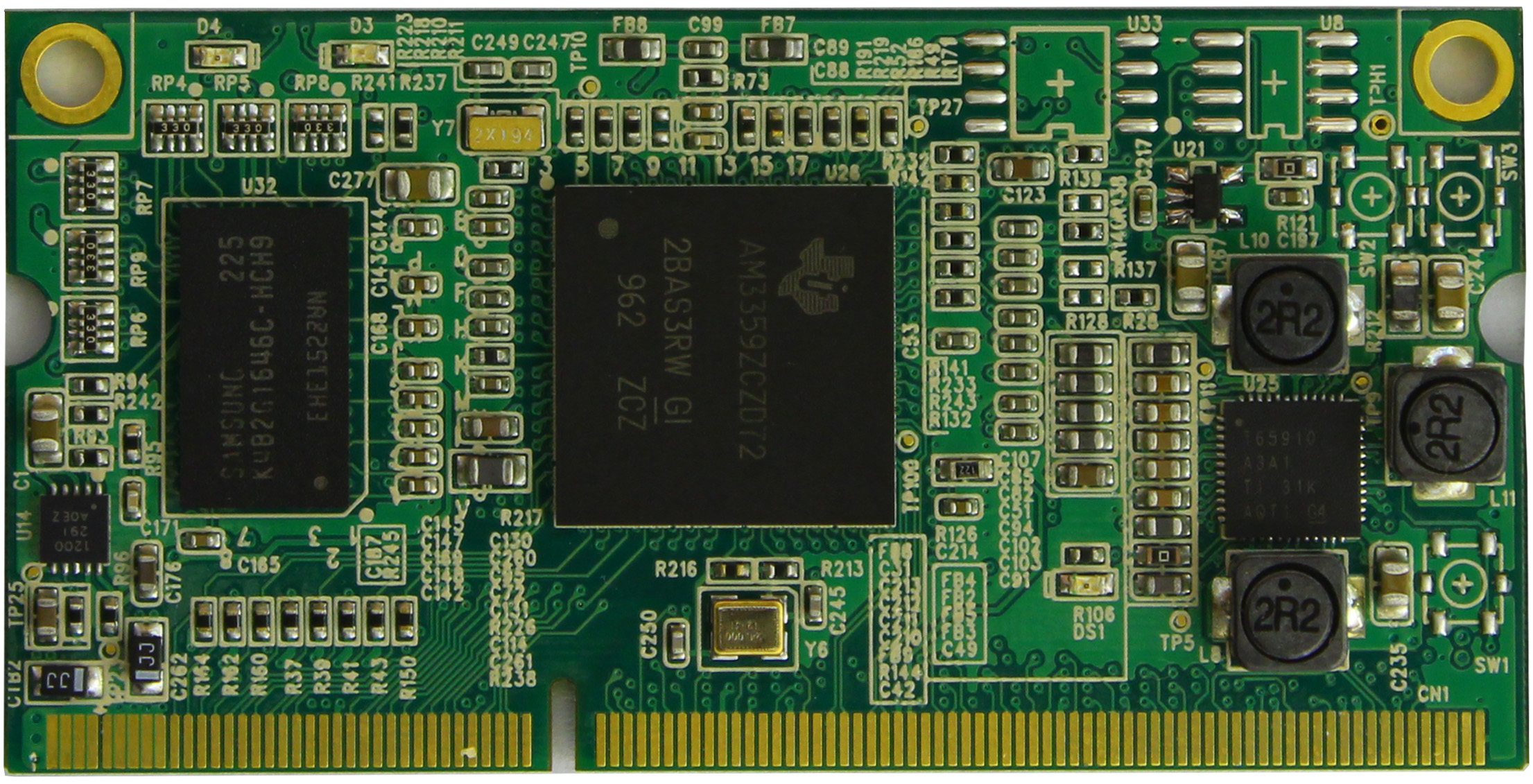

1.모듈 TOP 사진
2.개 요
-
FANDA A3 보드는 고성능 TI Cortex A8 Core 32bit CPU로 제작된 임베디드 개발 및 응용
모듈 보드 입니다.
3. H/W 스펙
3.1 CPU Module 사양 (SODIMM 1.5V DDR3 SOCET)
- CPU : TI Cortex A8(AM335X)@200~1000Mh(720Mhz)
- 메모리 : Single bank 16bit 256M, 512Mbyte(확장 가능)
- SPI FLASH : 1bit 8Mbyte
- PMIC : TPS65910A3 Core Vcc, Int Vcc, Mem Vcc , I/O , Vcc
- 보드 사이즈 : 68mm X 33.5m
3.2. FANDA-B4-Digital IO BD 보드 사양
- Ethernet : AL8031 10/100/1000Mbps
- USB Host 2.0 - 1 Port
- 보드 사이즈 : 68mm X 33.5m
- RS422 2PORT(Isolation 422/485 Port
- Xilinx FPGA (XC3S200A-VQ100)
- 확장 콘넥터 TFT LCD : 800 x 480(디폴트)
- UART(0~5)포트 가능
- SD CARD : Single (디폴트 SD BOOT),eMMC (option)
- Isolation : Digtial Input 5(24V), Digital Output 5(24V)
- 전원 12V ~ 40V,Bridge Diode 전원

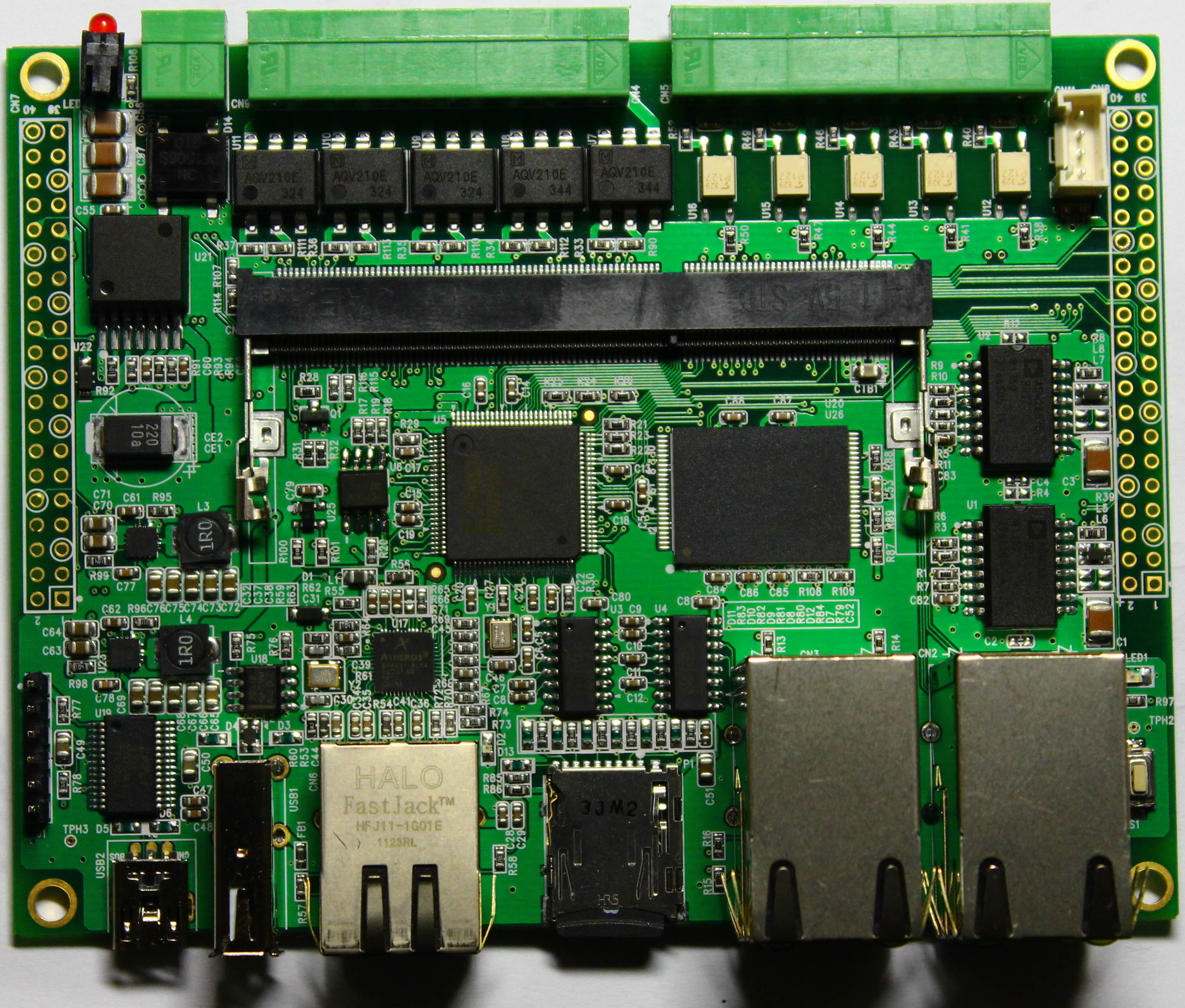

- FANDA-B4 보드 사진
- RS485 - TX 전송시 로직으로 PORT Enable/Disable
- FPGA(OPEN CORE UART PORT) - LOGIC 으로 구성됨

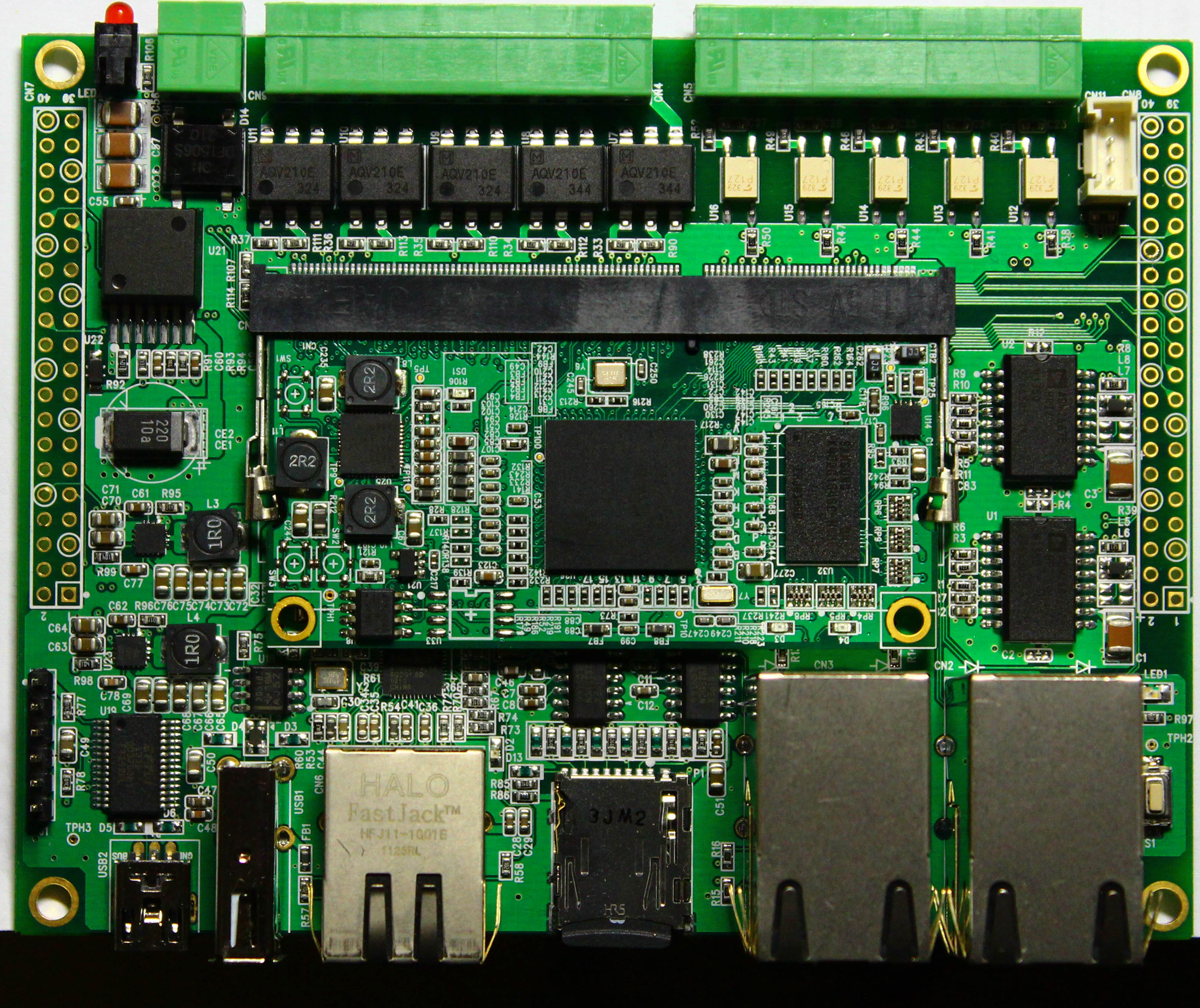

* FANDA-A3 모듈과 FANDA-B4 Base 보드 사진
4. 판매 - CPU 모듈 + Digital I/O 통신보드
https://github.com/beagleboard/kernel/tree/3.7
-> beaglebone black 커널,uboot 설치
* 프로그램 컴파일 하기
1. bootloader compile
a.make ARCH=arm CROSS_COMPILE=/opt/linux-devkit/sysroots/i686-arago-linux/usr/bin/arm-linux-gnueabihf- am335x_evm_config
b.make ARCH=arm CROSS_COMPILE=/opt/linux-devkit/sysroots/i686-arago-linux/usr/bin/arm-linux-gnueabihf-
2. kernel compile 하기
a. make ARCH=arm CROSS_COMPILE=/opt/linux-devkit/sysroots/i686-arago-linux/usr/bin/arm-linux-gnueabihf- menuconfig
b.make ARCH=arm CROSS_COMPILE=/opt/linux-devkit/sysroots/i686-arago-linux/usr/bin/arm-linux-gnueabihf- am335x_evm_config
c.make ARCH=arm CROSS_COMPILE=/opt/linux-devkit/sysroots/i686-arago-linux/usr/bin/arm-linux-gnueabihf- uImage
