FANDA-A2(ELS-SDMV210)
    · 고객선호도 :
    · 판매가격 : 전화문의
                    (0)                     (0)                     (0)
ELS-SDMV210
가. FANDA-A2(ELS-SDMV210) 모듈

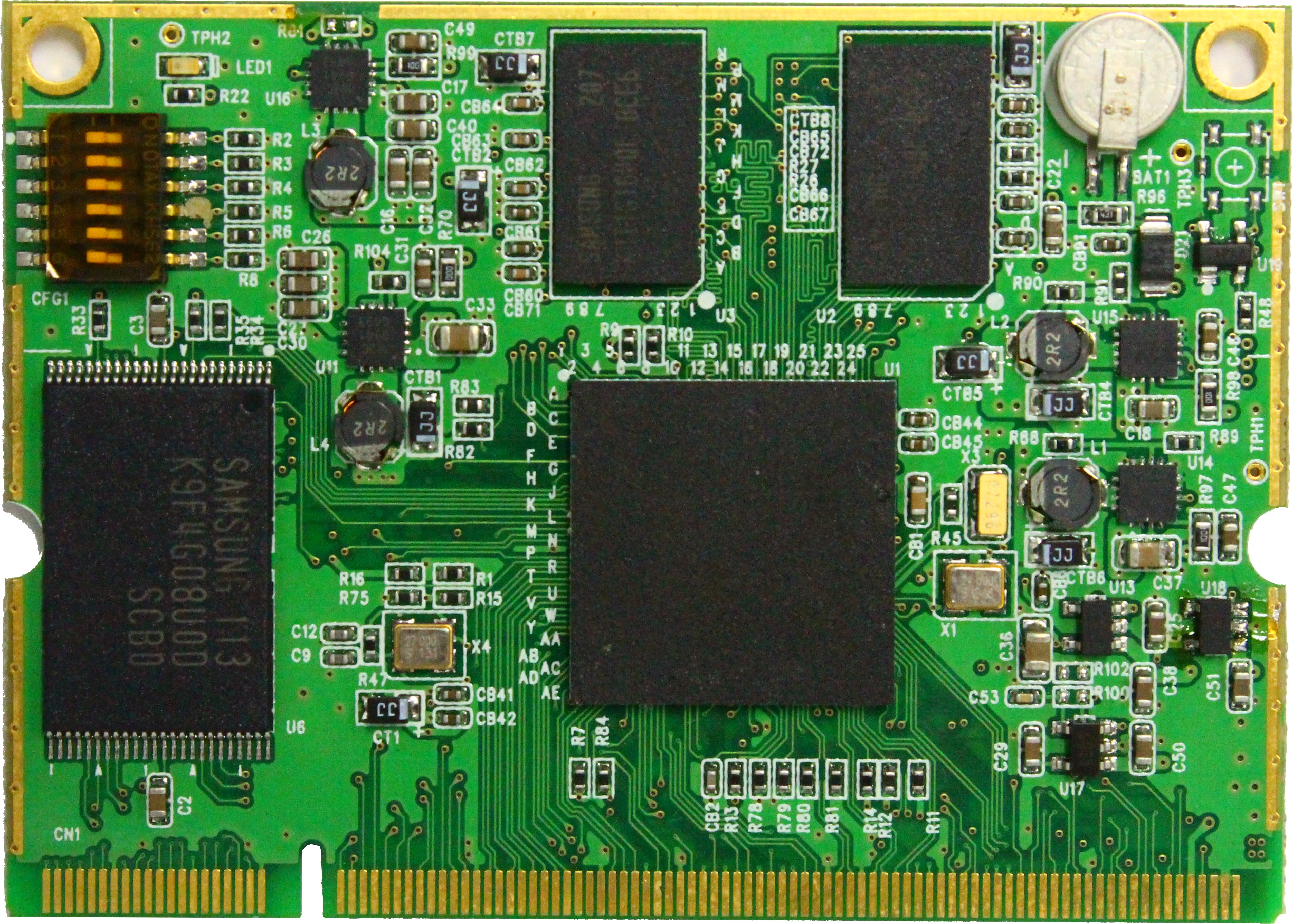

* 모듈 사진 *

1. Samsung Cortex A8 S5PV210@800/1000Mhz
2. DDR2 -256Mbyte Bank A
3. 4G  Nand Flash Memory
4. Discreate 전원회로 - 입력전원 5V
    - 1.2V Core, 1.2v ,Int, 1.8V DDR2, I/O 3.3V
5. 모듈사이즈 (67.6mm x 48.5mm) SODIMM 200PIN(1.8V) ,8층 빌드업 C-TYPE PCB
6. 외부 I/O 포트
     - SD CARD Port - 2
     - Camera Port -  1
     - Local 16Bit Bus
     - 24Bit LCD Port
     - I2S Audio Port - 1
    - Uart -3 포트
    - I2C Port
    - HDMI Port 등등...
 7. 모듈 판매 가격:
    . 1  ~ 50개 : 가격문의
    . CPU 모듈 (거버데이터 문의)


 나. FANDA-B1(ELS-SDMV210) BASE 보드

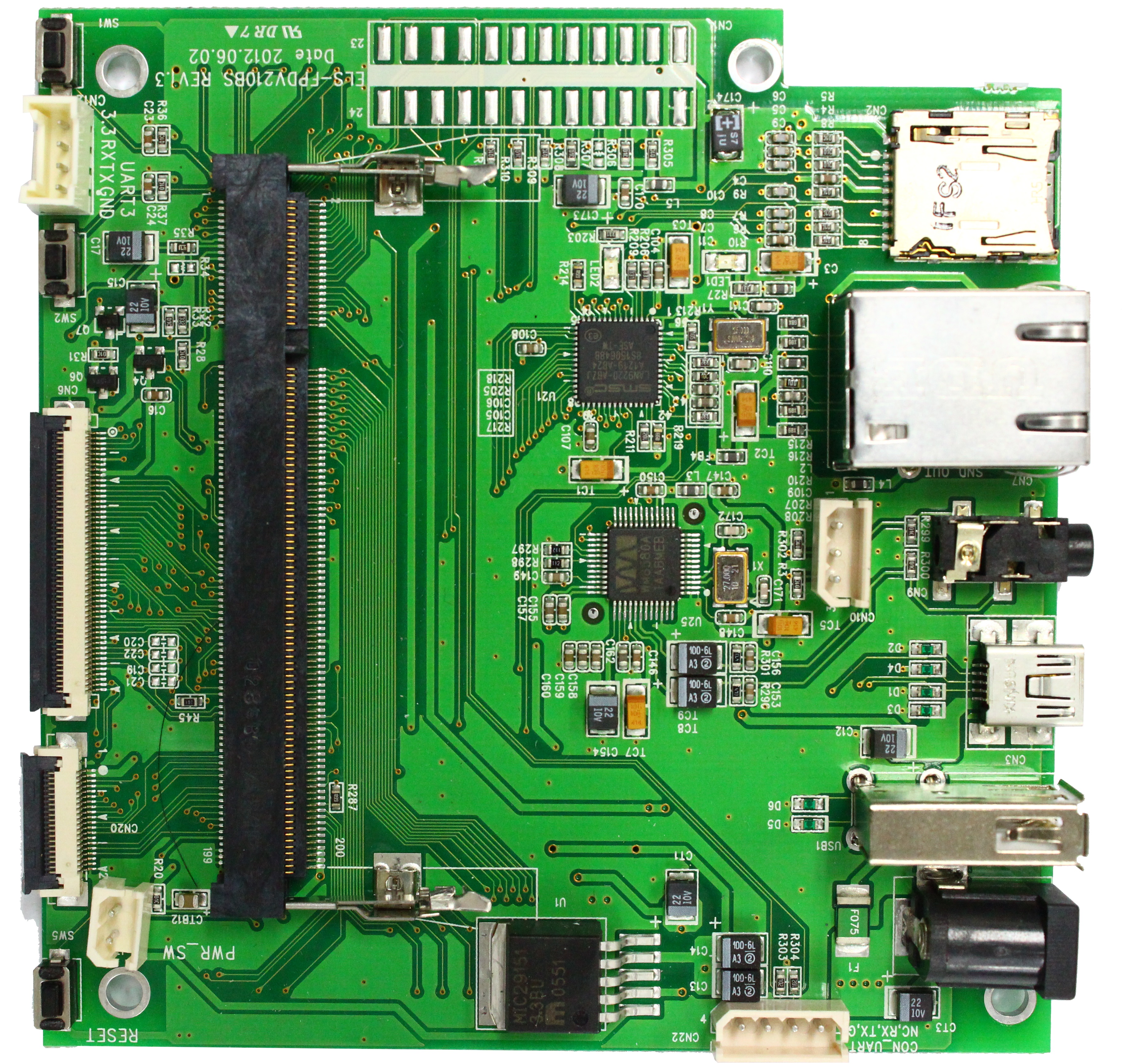

* 베이스 보드 사진*

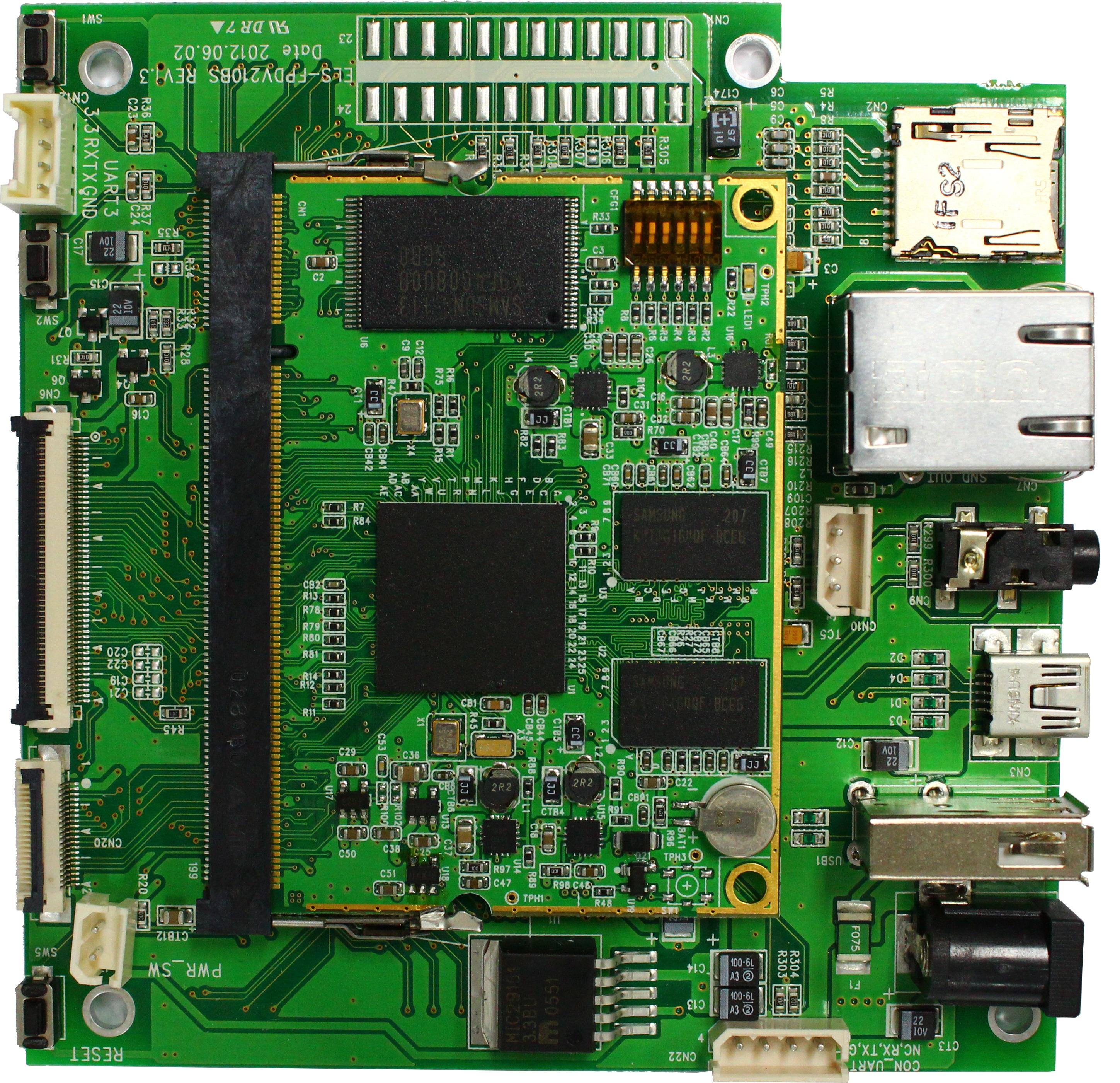

* 베이스보드와 SDMV210 조립 사진*

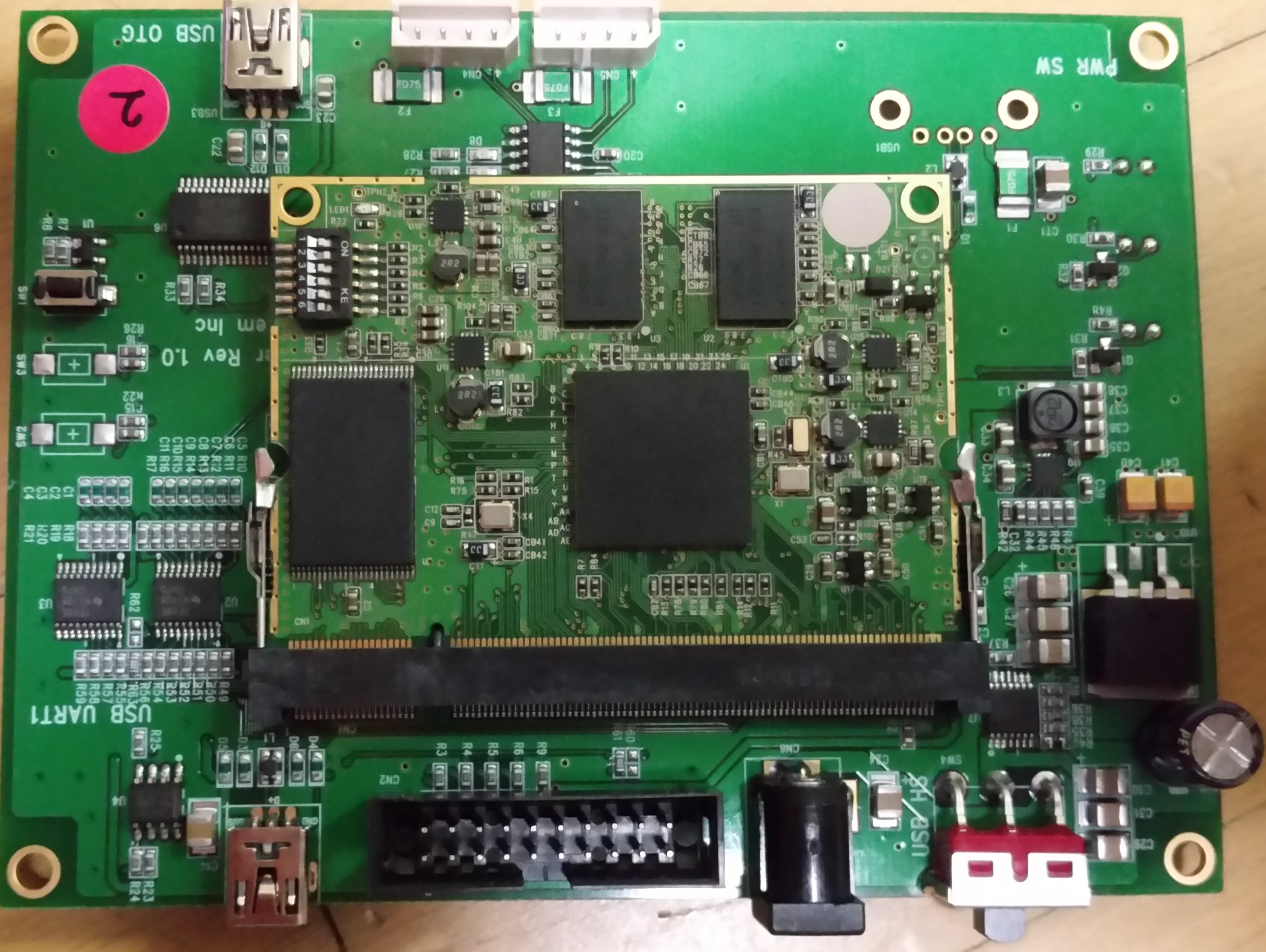

* FANDA-A2(SDMV210)와 ELS-SB1600 연결 사진*


* FANDA-B1(ELS-SDMV210) 베이스보드 사양*
1. SMSC LAN9220 10/100Mbps
2. USB HOST -1
3. USB OTG -1
4. SD Card -1
5. ELS-SB1600과 연동 제어
6. KEY Button -2
7. LVTTL  Console Port

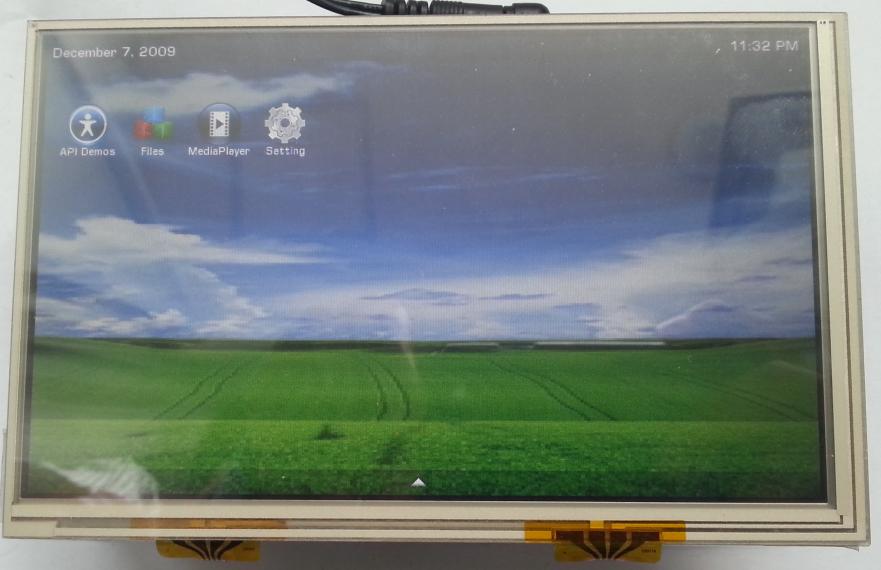

8. TFT LCD Panel 7" AUO  WVGA(800 x 480),기타 패널
9. Touch Sreen 7" 지원
10. WM8580A Sound - Headphone 출력,Input
11. Size (120mm x 100mm)
12. PCB 층수 : 2층
13. Power 5V 2A
14. Base 보드 회로도  arm 자료실
15. 제공소스: U-boot, Kernel(2.6.32, 2.6.35.7)
16. 파일시스템 이미지
  -  X-Windows file system,QT 4.7.3 파일 시스템및 원본소스,Realtime OS(Dooroos) BSP
17. Base Board [ORCAD회로도 원본,Power PCB 아트워크 파일] - SDCARD 내
18. CPU Board  [ PDF 회로도]
19. 판매 가격( 모듈 + 베이스 보드) -> (110,000원 부가세 포함)

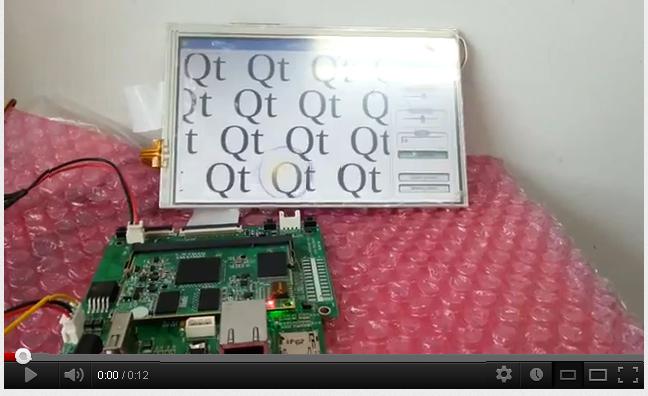

 * ELS-SDMV210 동작 동영상 *



  • 사용업체  -  U사의 음성통신장치, 4채널(1Mbps) FPGA 구현

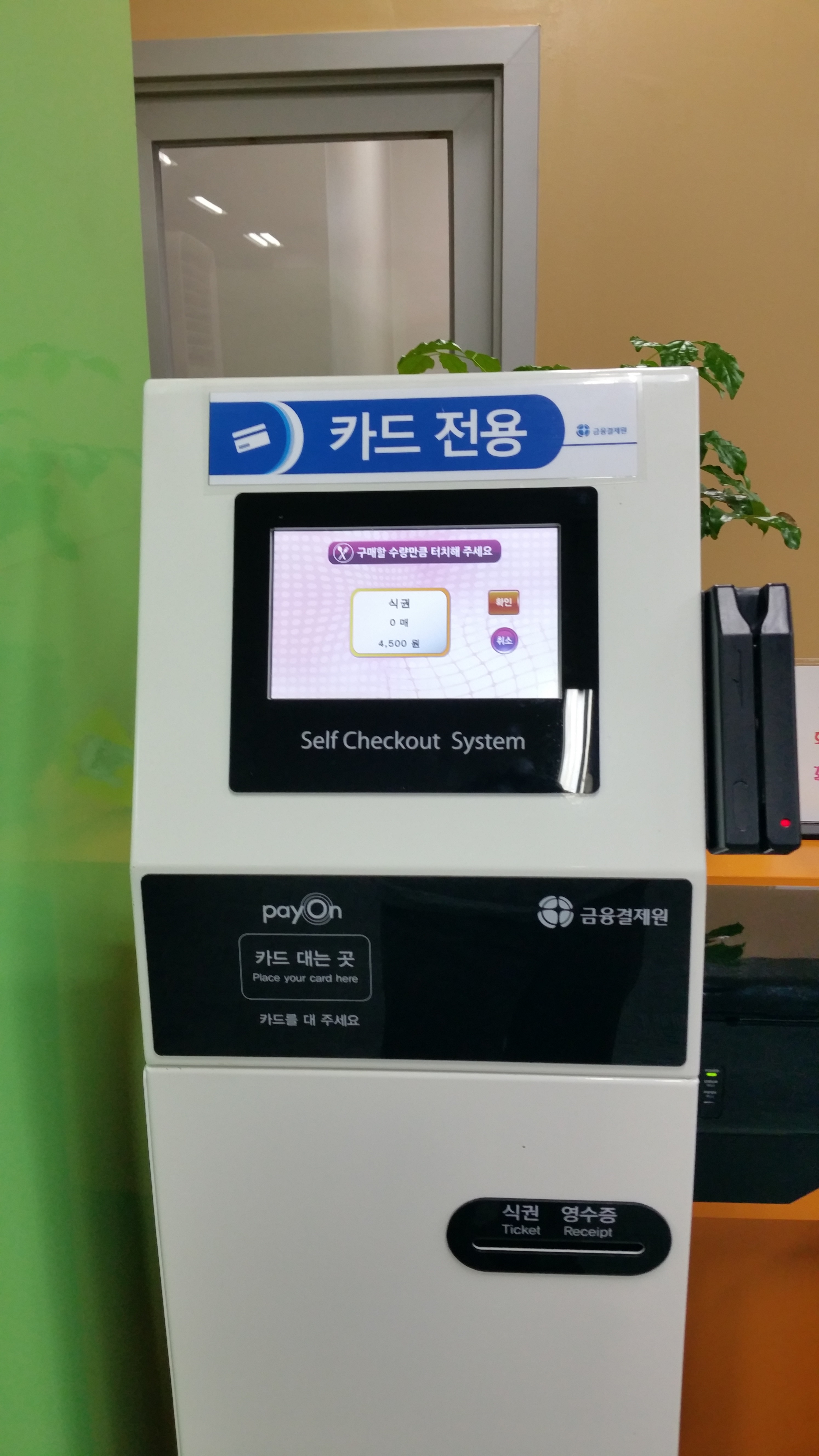

  • 식권 판매기 단말기



  • SD CARD READER
