DVI OUT BD
    · 고객선호도 :
    · 판매가격 : 전화문의
                    (0)                     (0)                     (0)

1.    DVI 서브 보드

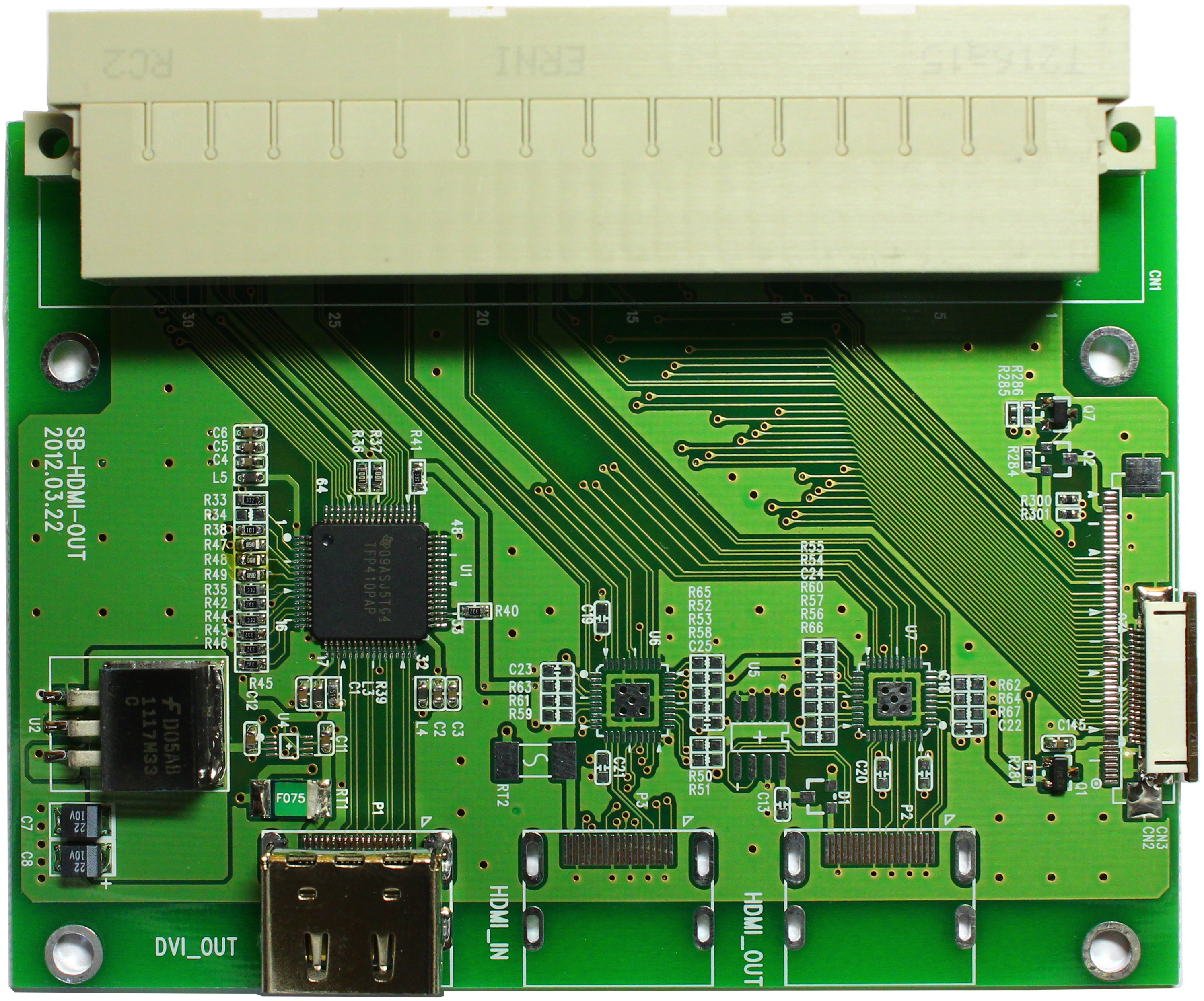

1.1.      DVI OUT BD

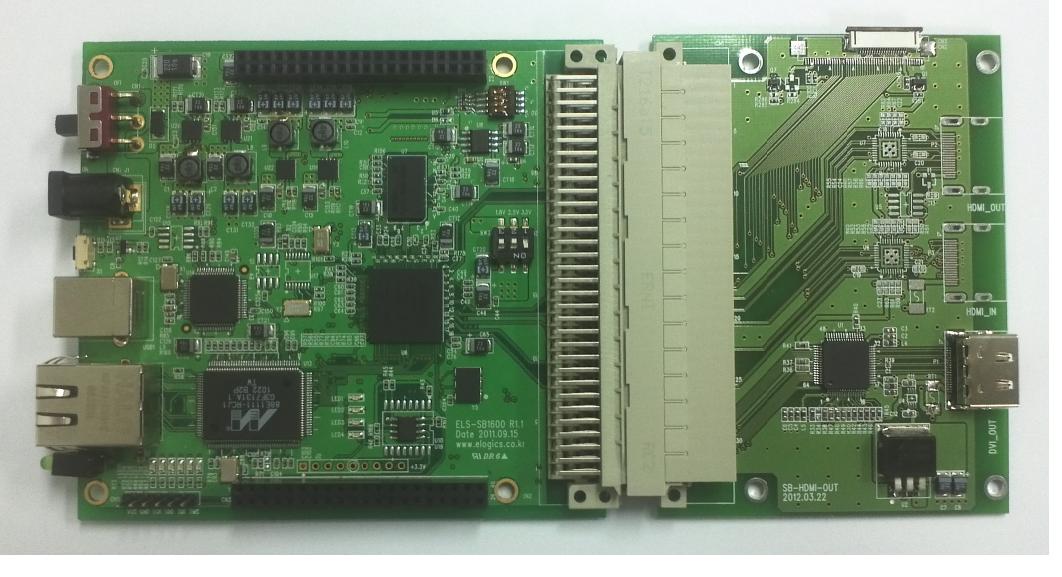

1.2.      ELS-SB1600 & DVI OUT BD 연결사진


2.    DVI 서브보드 회로도

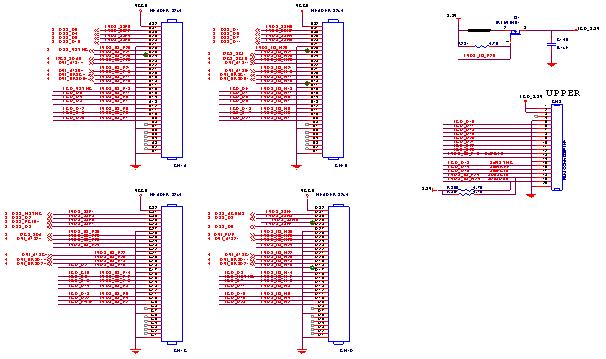

2.1.      확장 128핀 콘넥터 회로

2.2.      DVI CHIIP 회로





3.    회로 설명

l  DVI 출력보드는 ELS-SB1600(SP601)보드에서 영상 처리된 데이터를 DVI 포트로 모니터에 표시하기 위해서 개발된 보드이며, SB1600보드내에  장착된 메모리 내용을 1280x1024x70Hz로 모니터에 디스플레이 됩니다.
l  지원 해상도 1280x1024x70Hz DVI 모니터
l  DUAL 12BIT RGB 출력
l  R/A 콘넥터 전기적 사양
l  5V 전원 OUT
l  12BIT DUAL RGB DATA( 2.5V)
l  HSYNC, DISPLAY EN, PCLK (3.3V)
l  5V -> 3.3V LDO
l  DDC 데이터는 지원 하지 않음

3.1.      응용 분야

l  네트워크 JPG DID 광고용 모니터
l  의료용 영상처리 실습 등
l

3.2.      판매

l  DVI SUB BOARD
l  DVI 출력 LOGIC 소스
l   판매 가격 16,500원(부가세포함)
l  회로도,거버파일,FRAME BUFFER TEST 로직소스 공개(자료실)
