1. 제품 설명

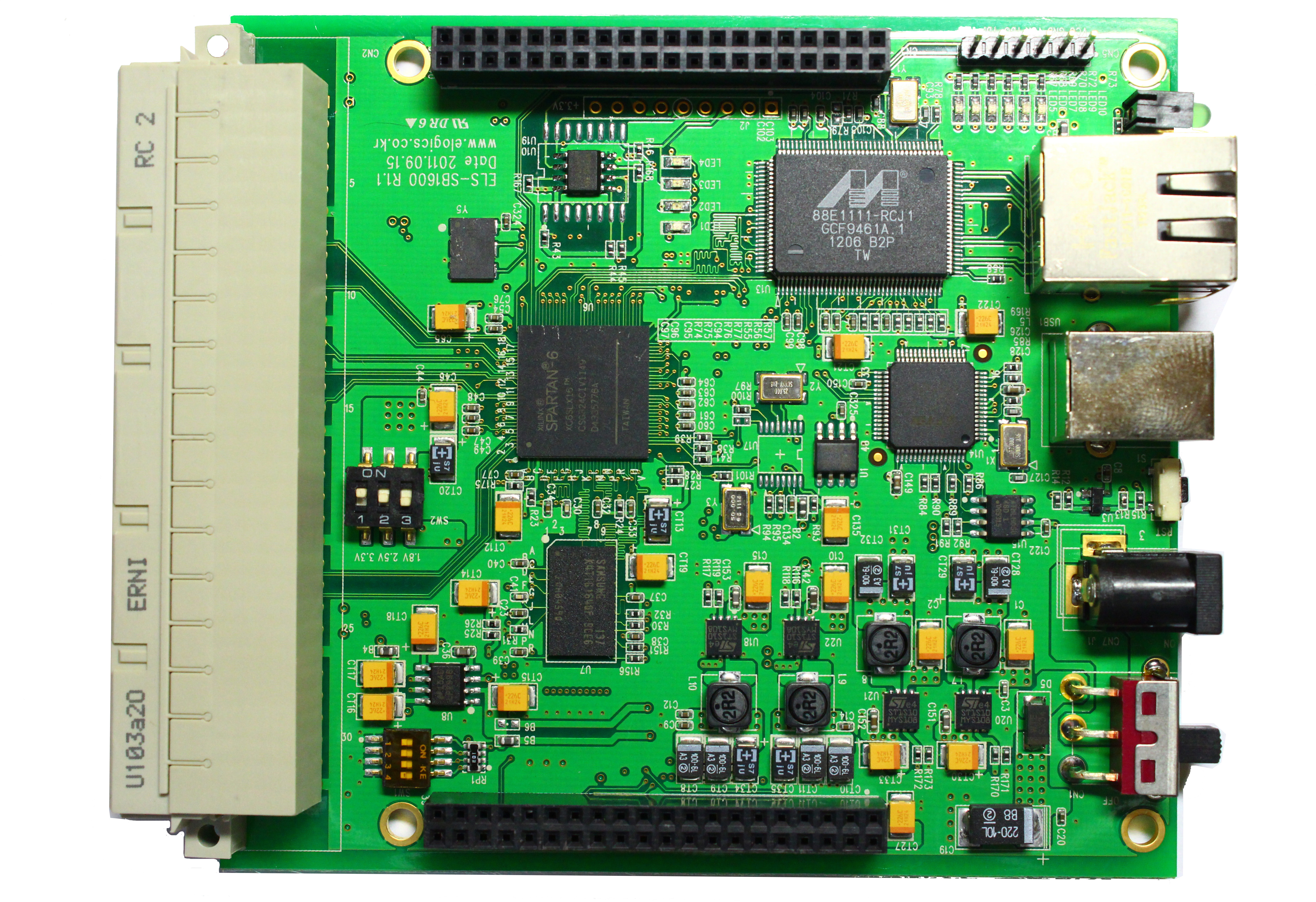

ELS-SB1600은 Xilinx FPGA XC6SLX45-FG324와 FTDI USB 2.0, 기가비트이더넷, 128Mbyte DDR2-16BIT,
LVDS 200Mhz가 내장된 고성능 ,저가형 EVM FPGA 보드입니다.
동일한 가격으로 XC6SLX16에서 XC6SLX45-FG324로 변경된 제품을 판매함 (단 128핀 콘넥터는 제외)
2. 제품 사양
2.1.제품 전면부
2.2.제품 후면부
2.3. 하드웨어 사양
- FPGA : Xilinx XC6SLX45-FG324 (450만) 게이트 사용
- DDR2-16Bit 128Mbyte
- USB v2.0 FTDI FT2232H
- M88E1111-1Gbps 이더넷
- DUAL USB Switch
- AT93C46 Serial EEPROM
- FPGA Configuration EEPROM(SPI PROM) - 64MBIT
- DC power 5V 입력
- 4 bit dip switch
- 4 bit led
- 업보드 확장 콘넥터(ELS-SDMV210 연결), 128핀 외부 콘넥터
- 보드 사이즈: 50mm x 70mm
- 2.5V LVDS 200Mhz, 50Mhz OSC
2.4. 소프트웨어 사양
- ISE 12.4 , EDK (예제 코드), ISE 11.5 이상 지원됨
- 제공 소스: 마이크로 브레이즈 예제 기본, SP601를 수정한 소스
- FT2232H를 이용한 LED 제어 소스
3. 테스트
- 이더넷,DDR2 테스트 완료
- SP601 영상처리 FILTER Source Demo
4. 제품 구성
- els- sb1600 evm board( 아답터, USB Cable)
- 제품 설명서(수정 0.9A)
- 회로도 (PDF)
- 제공소스 : SP601(ELS-SB1600) 수정한 소스
- EDK : 마이크로 예제 코드
- ftdi eeprom util
5. 제품 판매
- SB1600-PMOD(공PCB)
- H/W FULL 소스(ORCAD 회로도, 아트워크 파일소스및 거버(PADS) : 590,000원 단 NDA 서명후
6. SUB BOARD(출시)

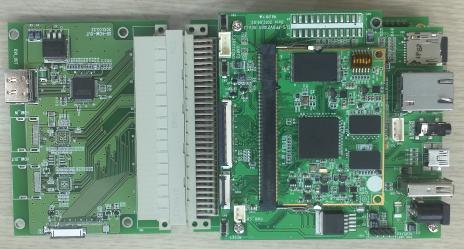

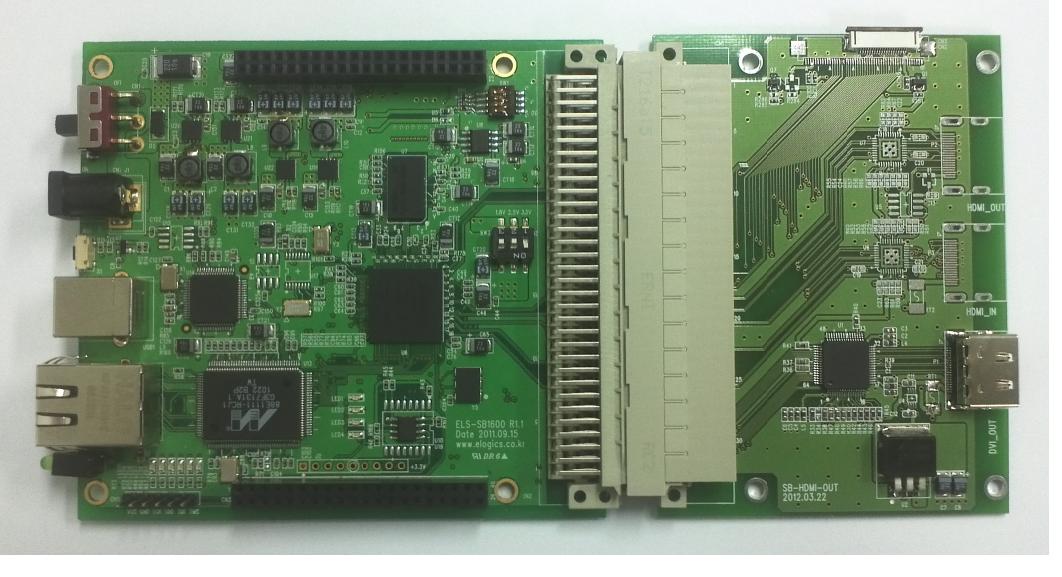

- 서브보드 연결 사진

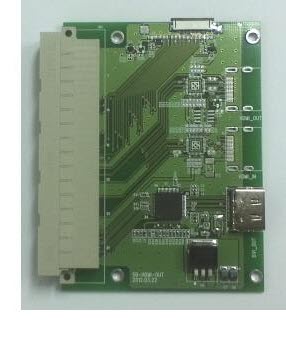

- 서브보드 사진
- 기능 DVI 출력포트 R/A BOARD(SP601 DVI 출력포트 제공)
- ELS-V210 장착할수 있도록 UP BOARD
- 동영상 DVI_OUT 동영상입니다.
- 응용 이더넷을 이용한 JPG 표시및 안내용
- 판매 가격: 30,000원
- 제공 품목: DVI 출력 소스,회로도
8. 예제 동영상 파일
- filter 처리 동영상
- filter 처리된 데이터를 DVI 출력을 통해 모니터로 보내는 동영상
