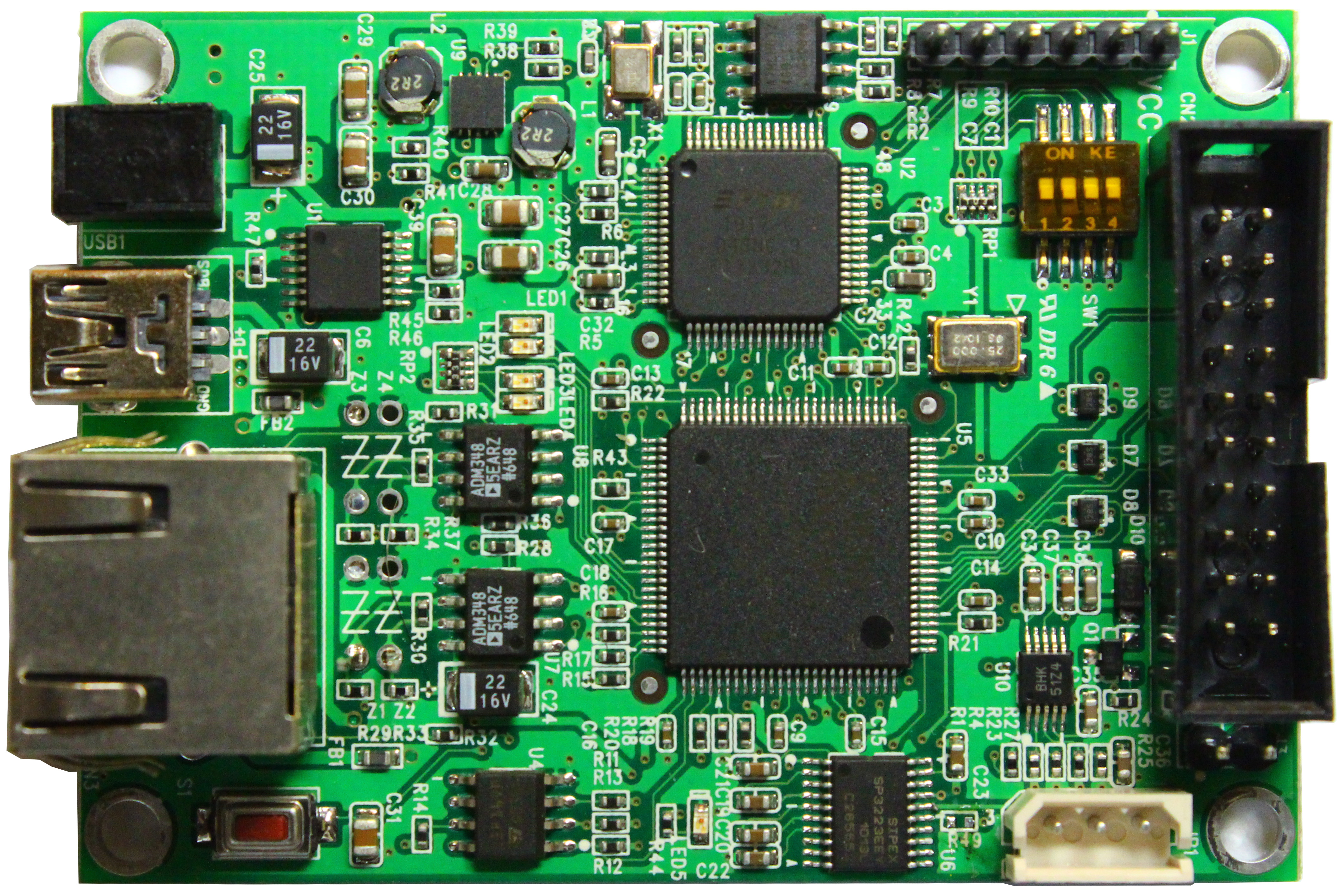

ELS-FlashLink은 Xilinx FPGA XC3S50A-VQ100와 FTDI USB 2.0 Serial to USB 콘트롤러가 내장된 TI Stellaris Cortex M3 Emulator Tool이며 사용자에 따라 FPGA 내용을 변경하여 간단한 제어 보드로 사용할 수 있는 장점이 있다.
- FPGA : Xilinx XC3S50A-VQ100 - 기본 50만 게이트 사용 (상위 버전 XC3S200A)로 핀투핀 호환
- USB 2.0 FTDI FT2232H
- DUAL USB Switch
- AT93C46 Serial EEPROM
- FPGA Configuration EEPROM
- DC power 5V , USB 5V
- 4 bit dip switch
- 4 bit led
- 1 Serial Port,
- RS422 Full Duplex Mode,RS232
- 보드 사이즈: 50mm x 70mm
- 25Mhz OSC
- I/O Port 동작 전압 - 1.8V ~ 3.3V
-
제품 동영상
| 구분 |
수량 |
비고 |
| ELS-FLASH LINK V1.0조립 보드 |
1 |
판매 |
| 제품 설명서 |
1 |
이로직스 |
| 회로도 PDF |
1 |
Webhard |
제공 소스
|
|
|
본 제품은 FTDI USB 콘트롤러를 이용하여 TI, IAR Compiler TAG TOOL로 사용 할 수 있도록 설계되어 있고, 사용자가 FPGA Configuration 데이터를 변경하여 표준 USB To RS232,RS422,RS485, 고속 8BIT I/O 포트로 이용 할 수 있다

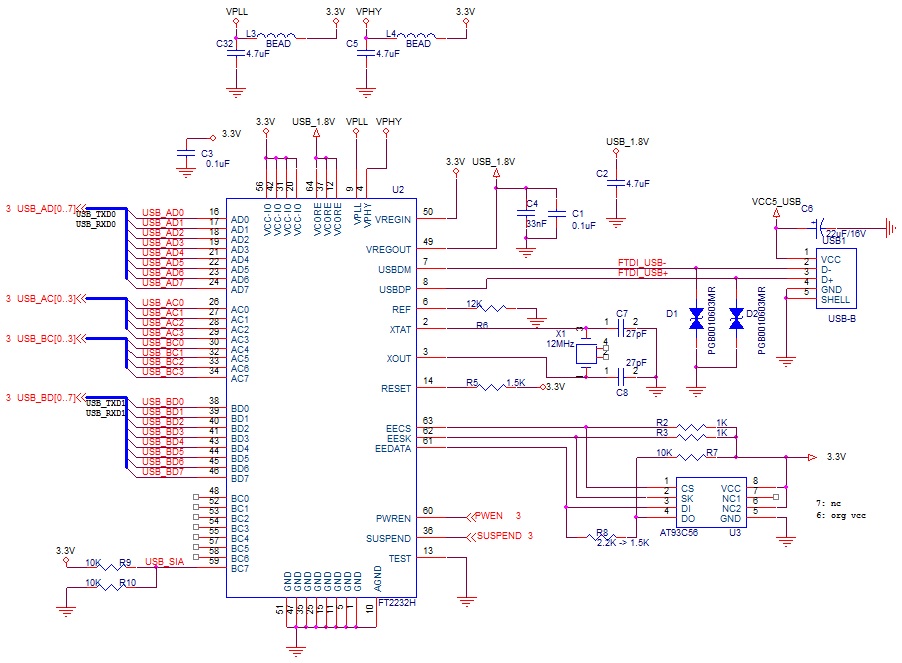

1) USB 회로도

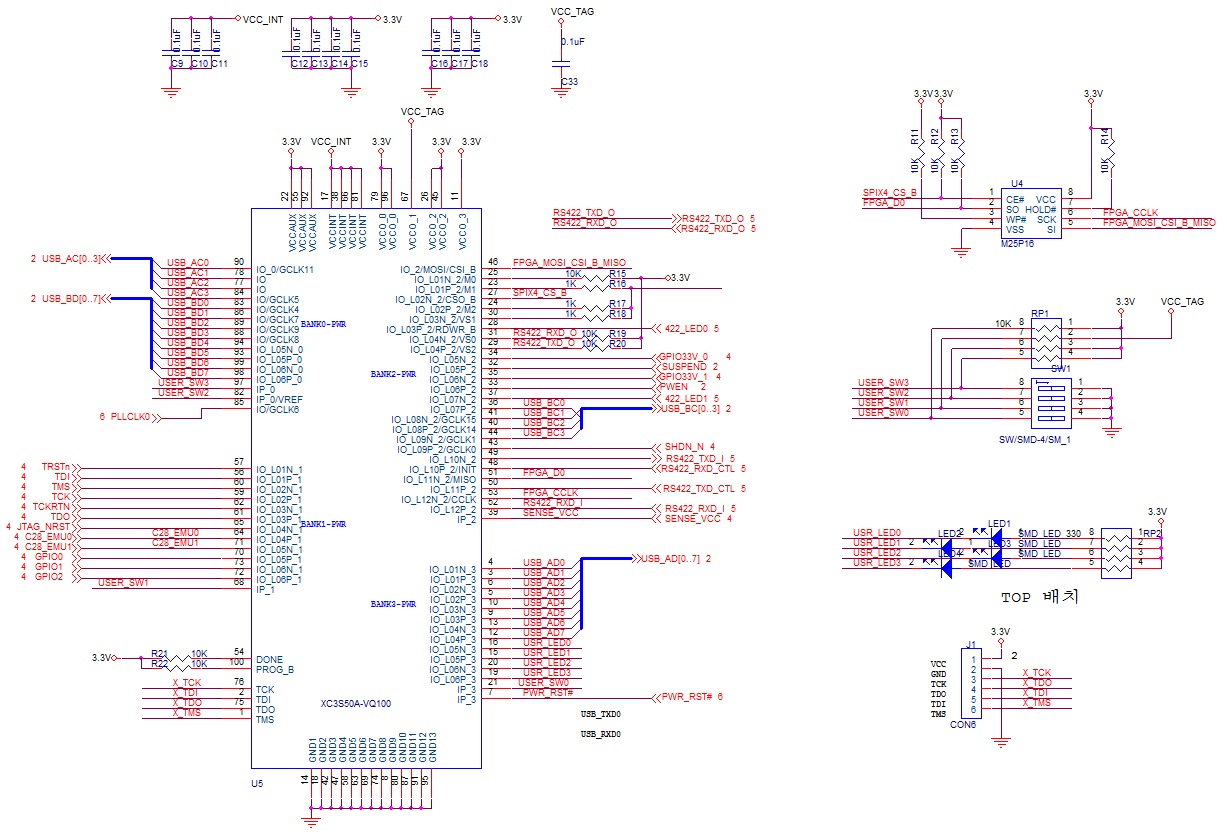

2) FPGA 회로도

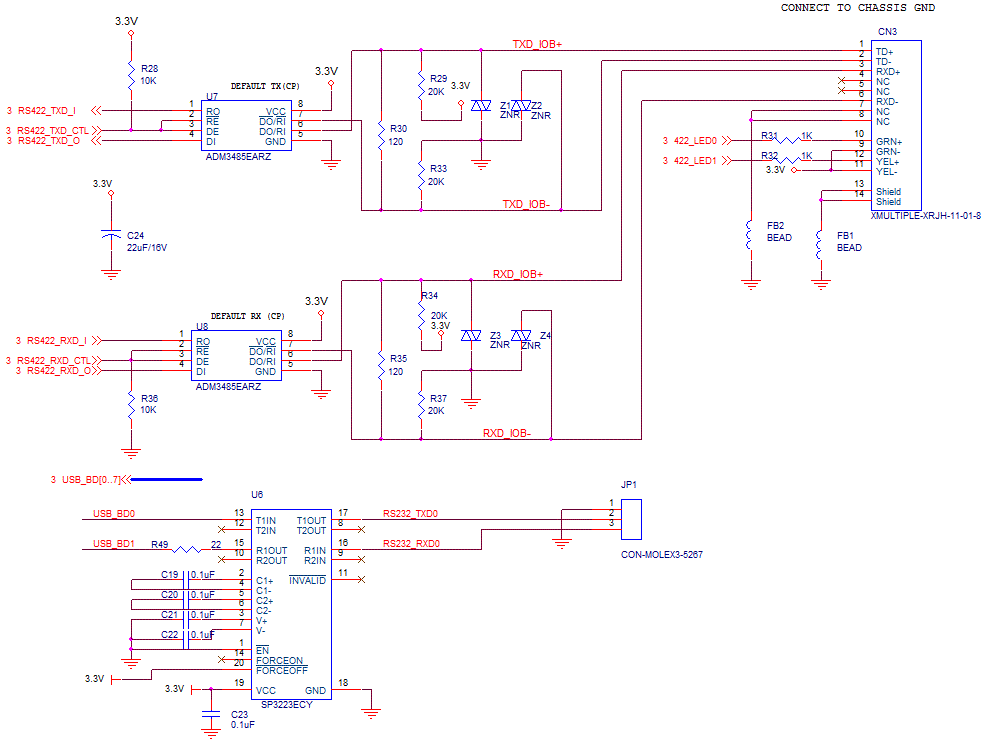

3) RS422/485,RS232 회로도
29,700원(부가세 포함)
- Els-Flashlink : 1EA
- FTDI2232H Async Fifo Test Logic Source File (Xilinx ISE 12.4) 등록
| |
|
|
 | |
 |
|
 |
|
