1. 개  요

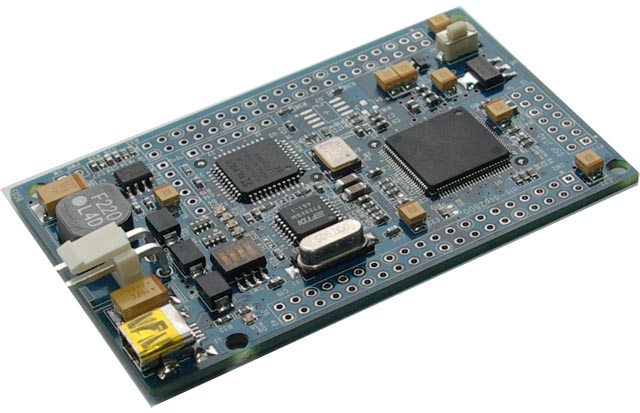

ELS-DSP2808보드는 TI  TMS320C2808@100Mhz으로 구성된 DSP 보드이다.  외부에 Xilinx CPLD(XC9536) 인터페이스 칩과 PC와 통신을 할 수 있게 USB TO SERIAL 변환 회로를 사용 했다. 별도의 전원 아답터 없이 HOST로부터 전원을 공급을 받을 수 있으며  이것을 가지고 사용자가 CPLD에 연결된 포트로 GPIO 프로그램 변경하여 활용 할 수 있는 장점이 있다.

2. ELS-DSP2808 보드 스펙
- 고성능 32bit Digital Signal Processor(TMS320C2808)
- 하버드 버스 아키텍쳐
- 16x16 또는 32x32 MAC 기능
- Fast 인터럽트 응답 및 처리
- 64K x 16 Flash Memory, 18K x 16 SARAM
- 16PWM Output
- Up to Six 32-bit/Six 16-bit Timers
- Up to 4 SPI Modules
- Up to 2 SCI (UART) Modules
- One Inter-Integrated-Circuit (I2C) Bus
- 12-Bit ADC, 16 Channels
- Up to 35 Individually Programmable,
- 전원 : USB 전원, 콘넥터 전원 (5V ~ MAX24V)입력
- USB TO SERIAL 컨버터 칩(FTDI 232BM)
- Xilinx CPLD(XC9536-VQ44)
- TI 범용 에뮬레이터 포트 제공(XDS-510포트)
- BootMode (Flash,Serial,RAM )
- 확장 콘넥터 (20x2x2.54) X 2개
- 보드 사이즈 : 80x50 mm

3. 제공 품목
- ELS-DSP2808 보드
- 회로도
- 판매 가격: 99,000원 (부가세 별도)
- 공 PCB  : 15,000원 (부가세 별도)


4. 관련 자료 (TI)
http://focus.ti.com/docs/prod/folders/print/tms320f2808
