| ELS-400 SPEC ( XC3S400(1000,1500) ,PXA255-400Mhz ) |
| I. 제품 특징 |
| |
| ELS400보드는 Intel PXA255@400Mhz 프로세서와 XILINX SPARTAN-3 FPGA가 한 보드 내에 |
| 장착된 보드로서 임베디드 LINUX를 통하여 FPGA내의 여러가지 기능을 테스트 할 수 있도록 |
| 주변 소자(VIDEO EN/DECODER,RGB ENCODER,SDRAM, SRAM ,PCI SOCKET, PS2 PORT,UART) |
| 들로 구성된 보드 이다. 또한 FPGA 데이터를 BOOT LOADER를 이용하여 쉽게 업그레이드 할 수 있으며, |
| 개발 신속성을 제공 한다. |
|
| |
| II. 응용 분야 |
|
| |
| LCD SCALER, MPEG,MJPEG, PS2, UART, SDRAM CONTROLLER,AC97, PCM CODEC,PCI MASTER 등.. |
|
|
| |

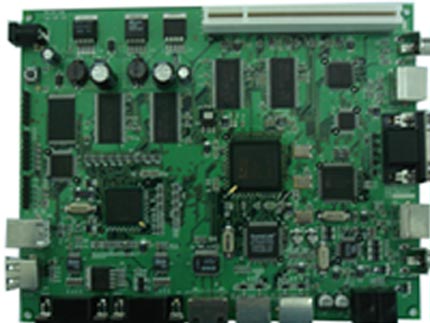

| III. 제품 사진 |
|
|
| |
| |

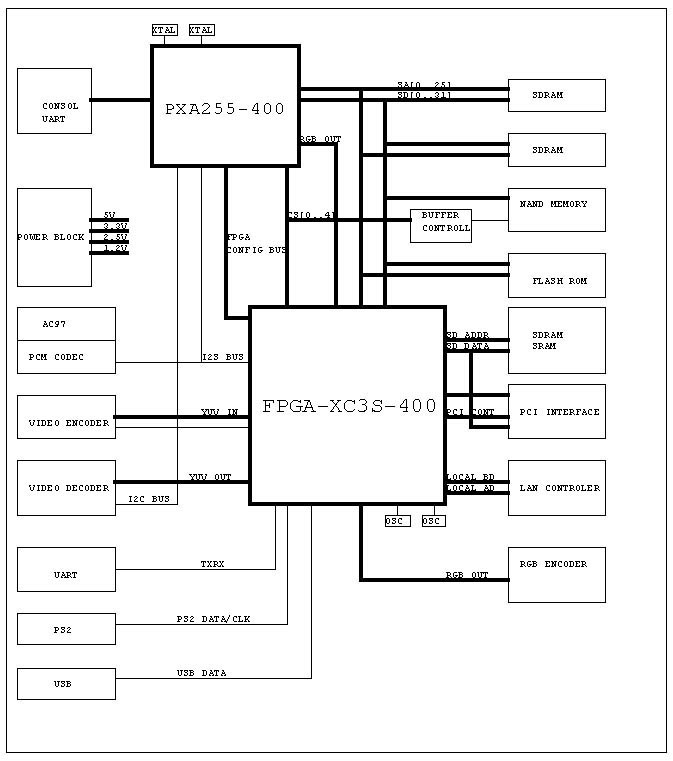

| IV. ELS-400 SPEC BLOCK DIAGRAM |
| |
|
| |
| |
| V. ELS-400 SPEC [XC3S400 (1000, 1500), PXA255@400Mhz] |
| |
| A. H/W SPEC(PXA255) |
| 1.1 Main CPU : PXA255-400Mhz |
| 1.2 Memory : 64 Memory (SDRAM) |
| 1.3 BOOT FLASH : NOR, NAND MEMORY |
| 1.4 ETHERNET : CS8900(10M) |
| 1.5 AUDIO : AC97 CODEC |
| 1.6 USB SLAVE INTERFACE |
| 1.7 CONSOL UART |
| 1.8 JTAG Down Loading port |
|
|
|
| B. H/W SPEC(FPGA) |
| 2.1 XILINX FPGA - XC3S400(1000,1500) |
| 2.2 MEMORY - 32bit * 32Mbyte SDRAM (On board) |
| 2.3 SRAM - 16bit * 256KBYTE |
| 2.4 FPGA UART - |
| 2.5 AUDIO - I2S(OPTION), AC97 CODEC (XC3S1000) |
| 2.6 USB HOST CONNECTOR |
| 2.7 KEY,MOUSE INTERFACE CONNECTOR |
| 2.8 VIDEO DECODER - SAA7114 |
| 2.9 VIDEO ENCODER - SAA7121 |
| 2.10 RGB ENCODER - ANALOG VGA OUT |
| 2.11 PCI SOCKET(OPTION) - XC3S1000,1500 한함 |
| 2.12 PS2 KEYBOARD,MOUSE PORT |
| 2.13 PCB SIZE - 180x140mm 사이즈 |
| 2.14 POWER - 12V DC-IN |
| |
| |
| |
| VI. ELS-400 SPEC [XC3S400 (1000, 1500), PXA255@400Mhz] |
| |
| |
| A. S/W SPEC |
| 1. BOOT ROM : BLOB, U-BOOT, uC/OS-II, 일반부트 |
| 2. O/S - LINUX : LINUX-2.4.18,19 |
| 3. FPGA - EXAMPLE SOURCE |
| 3.1 SAA7121, SAA7114 CONFIG SOURCE |
| 3.2 CONFIG FILE |
| 4. Microblaze Soft Processor Development |
| 5. DSP System Development |
|
|
| |
| VII. ELS-400 SPEC 제공소스 |
| |
| |
| 1. 회로도 - PDF FILE |
| 2. TAGET 보드 - SOC BOARD |
| 3. JTAG CABLE - 4가지 모드 ISP BOARD |
| 4. 아답터 12V 3A |
| 5. USB, UART, VIDEO, LAN CABLE 1 SET |
| 6. EXAMPLE VHDL 소스 |
| 7. 응용 소프트웨어 |
| |
